Medición de baja resistencia / 4 hilos baratos (2 / 6 paso)

Paso 2: Cómo funciona medida de 4 hilos

Primero un poco de teoría, cómo trabajan las medidas de resistencia.

Para medir un resistor necesita ley de Ohm.

V = I * R o puesto de otra manera: R = U / I.
Tan resistencia = Voltaje dividido por la corriente.

Si desea medir la resistencia, básicamente necesitan un canal de corriente actual conocido su resistencia y medir la tensión sobre el resistor.

Se trata de cómo funcionan todas las mediciones de resistencia.

Así que ¿por qué medidor falla demasiado trabajo?
2 razones:

1. La corriente es demasiado baja para medir el voltaje.
2. También mide la resistencia de las puntas de prueba.

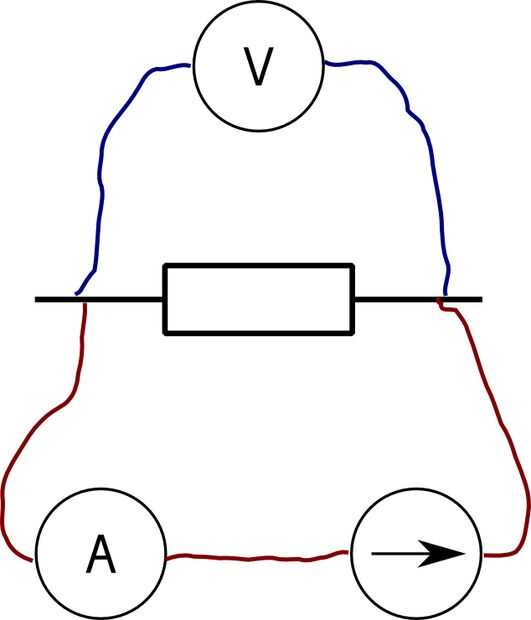

Aquí es donde vienen medición de resistencia de 4 alambres.

Mediante la ejecución de 4 cables a la resistencia puede separar el funcionamiento actual a través del resistor y el voltaje sobre la resistencia eliminando la prueba conduce.
