Paso 5: Calibrar su fuente actual.
Antes de que se pueden medir resistencias quieres saber con precisión el actual a través de su fuente actual.
Necesita una fuente de alimentación, tu multímetro en el modo A DC y algunos cables.
Como una fuente de alimentación que estoy usando una fuente de alimentación de laboratorio, pero puede utilizar cualquier fuente de alimentación siempre y cuando sea algo lineal (como una pared pesada vieja-verruga).
Sólo mantener la tensión baja, no quiere ir más arriba de 2 voltios por encima de su especificación del regulador porque bien el regulador se pondrá muy caliente muy rápido. (para un LM317 trata de 4V, un 7805 tendría 7V).
Esta especificación es en la hoja de datos del regulador bajo voltaje de salida o 'entrada a la tensión de salida'.
Voltaje de salida del LM317 es de 3V, además de la caída de 1.25V sobre su resistencia, además de las pérdidas del cable será probablemente desea sobre 5-6V para este circuito, cualquiera es más apenas calor.
Después de encenderlo se quiere esperar algunos minutos para el dispositivo de calentamiento, 5-10 minutos debe hacerlo, verás que tu multímetro no va ninguna medida un cambio en la corriente. Esto se llama "equilibrio térmico".
En el equipo de profesional esto se saca más en serio, a menudo nunca da vuelta equipo para asegurarse de que es estable.
Sí se calientan, mina consigue hasta unos 70 grados centígrados, esto no es un problema.
Después de la medición es estable puede leer el valor de su multímetro.
Se trata ahora de su corriente, usted puede etiquetar su dispositivo con este valor, porque no va a cambiar ya.

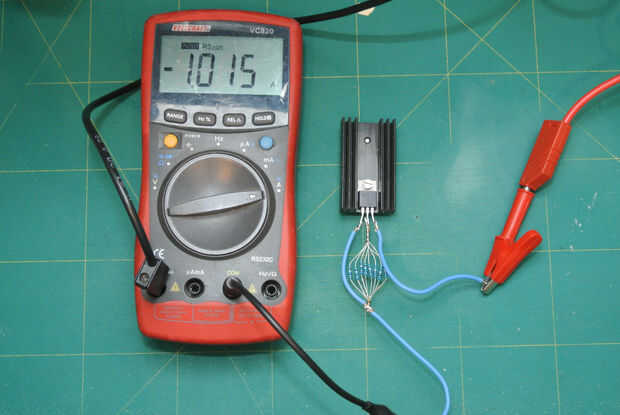

Mina se estabilizó en 1.015 A, que es bastante bueno para piezas de no precisión.
