Paso 2: Configuración del circuito
El circuito es relativamente sencillo como se indicó anteriormente y se suministra 5 VDC.

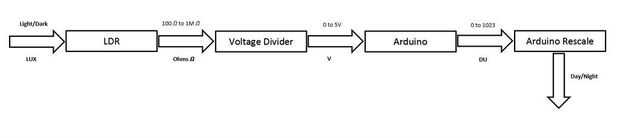

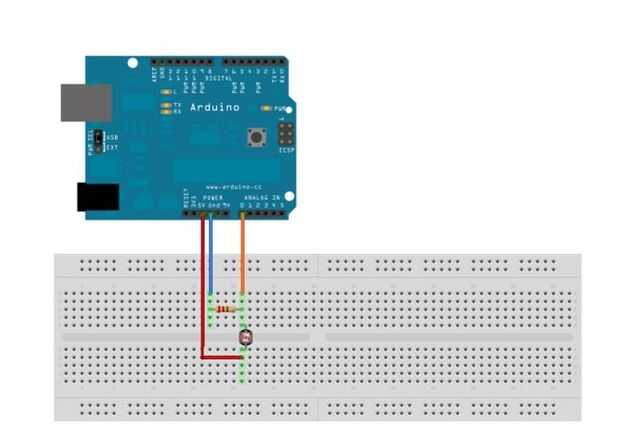

Será el LDR en serie con una resistencia de 1K ohm para crear un divisor del voltaje. La tensión en el punto medio (Vout) será la fuente de medición, la toma de Arduino en el voltaje analógico y el abrigo es una señal digital de 0-1023 bits. La siguiente parte es opcional pero decidimos usarlo como una referencia visual:

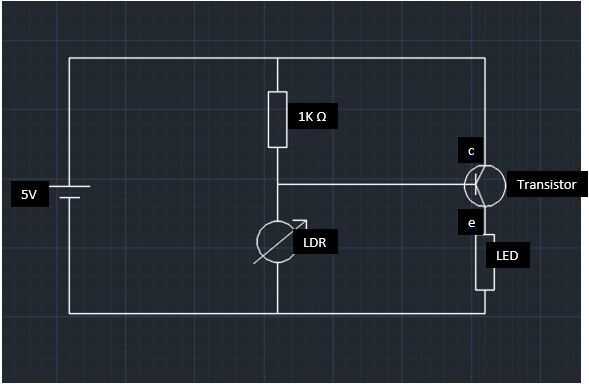

El transistor (colector y emisor) y el LED están conectados en serie estos dos también se colocará en paralelo con el divisor de tensión de la LDR, luego la base del transistor se conecta con Vout del circuito divisor de tensión LDR (el mismo lugar que la señal de entrada a la Arduino está conectada) esto puede sonar un poco complicado pero cuando vea el diagrama del circuito es simple.
La cantidad de voltaje de caída en la resistencia está determinada por el valor de la resistencia de la LDR en una particular intensidad de la luz por lo tanto, dependiendo de los niveles de luz entonces se verá voltajes diferentes y esto es fundamentalmente el funcionamiento de este circuito.
Teoría de circuitos:
Corriente en un circuito serie es común a todas las partes y cuando la intensidad de la luz cambia los cambios de resistencia de la LDR. También sabemos que los Estados de la ley de ohms que V = IR, así que cuando los cambios de la resistencia el voltaje caído en esa resistencia también cambia y este cambio es voltaje es cómo se toma la medición.
Vout puede determinarse por la fórmula del divisor de tensión.
Vout = Vin (LDR / R1 + LDR)
Un escalado código Arduino también será necesario convertir el voltaje (Vin) a un valor de lectura en LUX.
