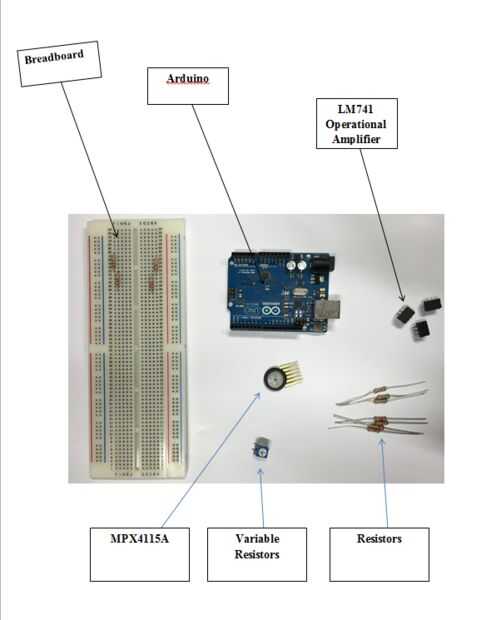

Paso 1: Materiales necesarios
Placa: Utiliza para conectar todos los componentes juntos. Cuesta entre 5 y 10 euros dependiendo del tamaño requerido. Resistencias: El valor de resistores utilizados depende de la tensión de entrada y salida.
Amplificador operacional LM741: Tipo muy común de un op-amp, proporciona protección de la sobrecarga en la entrada y salida, fácil de usar y no es caro para comprar. Cuesta unos 3 euros. En este caso, se utilizaron tres de estos op-amps.
Resistencias: Varios tamaños necesarios para construir los circuitos de amplificador y divisor de tensión de instrumentación.
Potenciómetros: A adjuist la ganancia del amplificador de instrumentación, simular el MPX4115a para la calibración y también podría ser utilizado para el circuito divisor de tensión.
MPX4115A: Está diseñado para detectar presión de aire absoluta en una aplicación de altímetro o barómetro. Cuesta unos 17 euros.
Fuente de alimentación dual: Esto nos provee con el + y-15v para el amp op.
Arduino: El arduino proporciona la analógica 0-5v a unidad de conversión digital por lo convierte la producción eléctrica de nuestro circuito de instrumentación en una unidad digital que van desde 0-1023DU. Con el DU podemos Conecte esto a una fórmula escalada proporcionada por la plataforma de software de sruino para darnos una salida de presión atmosférica (Pascal). El Arduino tiene un 5v de la fuente que vamos a utilizar el MPX4115a y el circuito divisor de tensión.
Multímetro digital: El multímetro es el mínimo requerido para probar la funcionalidad y la calibración del circuito si tienes acceso a osciloscopio aún mejor.
Alambre Singsle Strand protoboard: Para el cableado del circuito.
Todos estos materiales pueden encontrarse en Farnell o Radionics salvo el Arduino que puede adquirir fuera de su sitio web o varios almacenes de la electrónicas.
