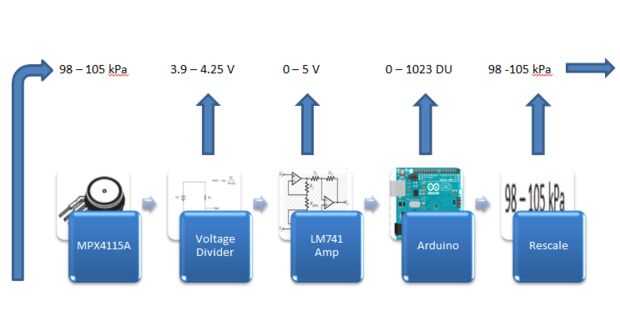

Paso 2: Crear el circuito y diagrama de bloques
Es sabio construir su propio diagrama de bloques, si usted utiliza diferentes parámetros al construir el circuito.

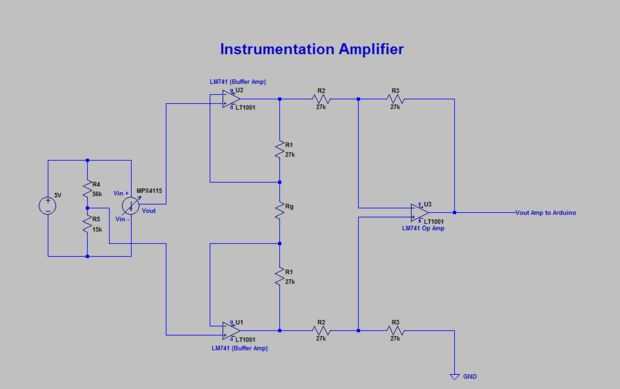

Para nuestra gama de presión estamos midiendo, es decir, (98Kpa - 105Kpa) obtenemos una salida desde (3.935v - 4. 25V) del instrumento. Es necesario eliminar el desplazamiento de la (3.935v) así que podemos proporcionar una diferencia de potencial de (0v) entre las dos entradas del amplificador instrumentaion, lo hacemos porque podemos utilizar el amplificador de instrumentación para proporcionar una resolución más precisa cuando la alimentación en la ADC de la Arduino.
También retire este offset creamos un circuito divisor de tensión para proporcionar (3.935v) salida que enviamos al amplificador de instrumentación.
También crear nuestro circuito utilizamos un software llamado LTSPICE si no tienes acceso a este tal un programa lápiz y papel es igual de efectivo.
Si usted no está familiarizado con alguna de la terminología o circuitos utilizan en esta etapa esto hemos proporcionado un enlace que explica aún más cómo estos circuitos funcionan individualmente.
http://www.allaboutcircuits.com/
También aquí es la hoja de datos de la MPX4115a si desea elegir otra gama de KPa que esto le proporcionará las fórmulas y cualquier otra información sobre el instrumento
