Paso 3: Edificio circuito

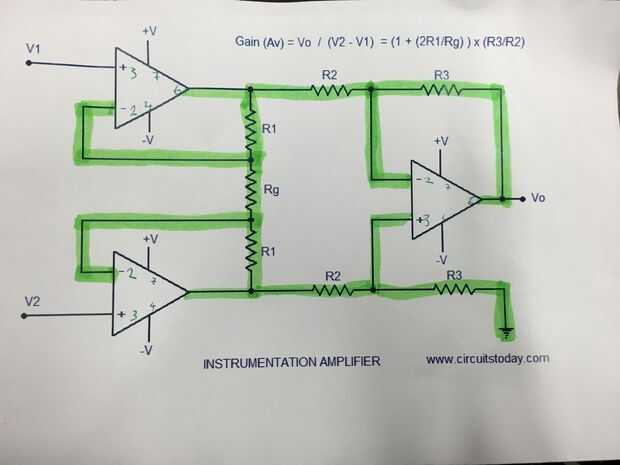

Para el amplificador de instrumentación, que se muestra arriba en la primera foto, elegir resistencias de los mismos valores para R1s, R2s y R3s como se ilustra en el esquema sobre el circuito. Un buen consejo mientras el circuito de cableado es utilizar un marcador resaltador y destacar cada paso de los cables que lo completes. También mantener tan limpio como sea posible para prever fallas más fácil encontrar el cableado.
Para nuestro propio circuito elegimos seis valores de resistencia de 16 ohms k. RG es una petetiometer k 1 para ajustar la ganancia del amplificador. Esto fue utilizada conjuntamente con un divisor de voltaje y el sensor de presión (MPX4115A). Para el divisor de voltaje elegimos el valor de una de las resistencias de 18 k ohmios y calcula el otro utilizando la ecuación que se muestra arriba. Esto nos dio el segundo tamaño de resistencia del divisor de voltaje que 66507 ohmios. Como no tenemos este exacto tamaño de resistencia, ponemos un 56k ohmios, una 10 k ohmios y un 560 ohmios en serie para conseguir como cerca posible a este valor. en realidad su serán generalmente pequeños errores con barato construir usted mismo circuitos.
Para alimentar el circuito divisor de tensión y la MPX4115a utilizamos la salida de 5v que nos suministró el arduino. El circuito divisor de tensión generalmente necesitará un potenciómetro y una mano firme para afinar la salida deseada.

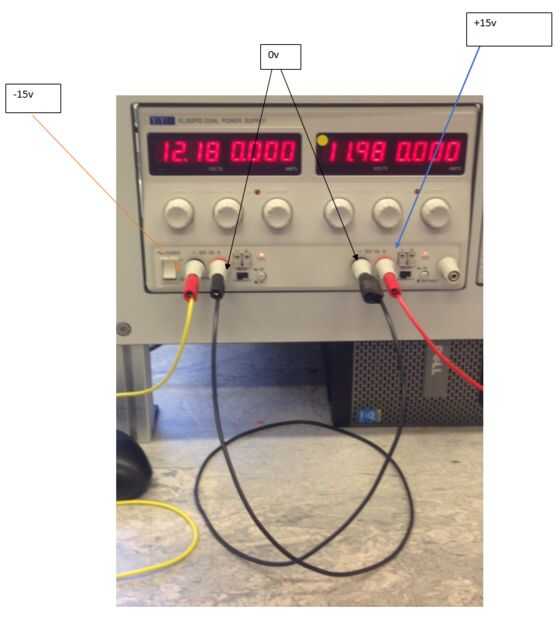

Nota Si no está familiarizado con +-15v debe unir el polo positivo de un lado de la fuente de alimentación dual a la terminal negativa de la otra, esto lleva dos puntos a 0v y arrastrando así la diferencia de potencial entre el lado conectado el polo positivo al negativo traerá su negativa terminal - 15v. Si esto está claro que he proporcionado una imagen que puede ayudar. Tenga en cuenta que también algunas fuentes de alimentación proporcionan un interruptor que pone la fuente de alimentación en serie.
