Paso 4: Calibración y funcionalidad del circuito de
Cuando éramos felices con la funcionalidad del circuito hemos simulado el funcionamiento de la MPX4115a.
Siempre es buena práctica para enlazar la salida de 5v de arduino a una de las entradas analógicas de la e.g Arduino A0 y ver si lo lee 1023DU en el monitor serial proporciona en el software de Arduino sacar 5v y vincular el suelo a la entrada analógica para ver que si lo lee 0DU esto nos da una indicación de que el ADC está trabajando correctamente.

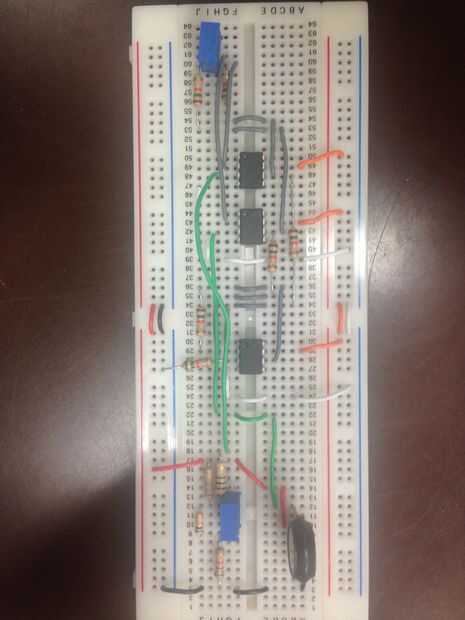

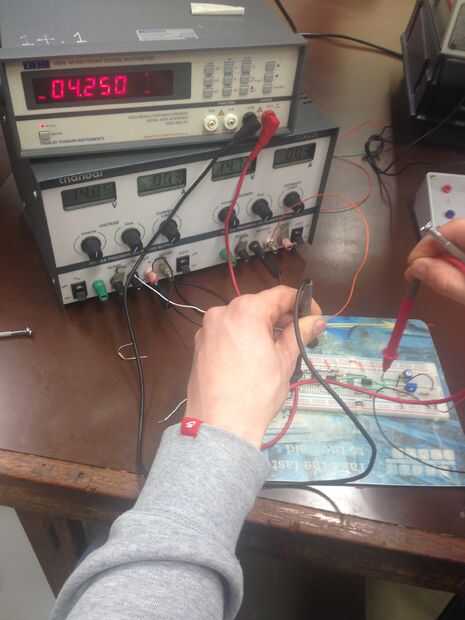

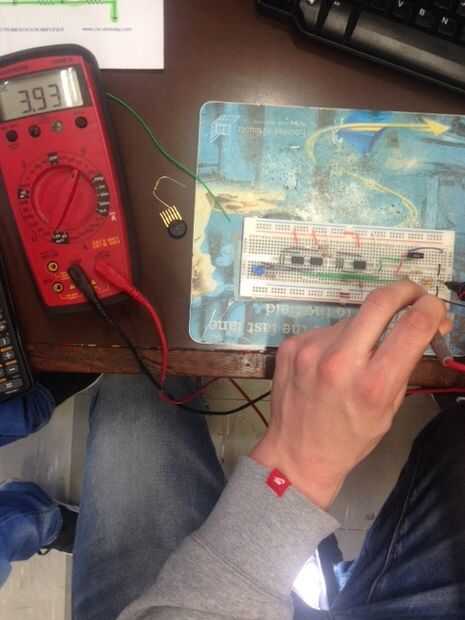

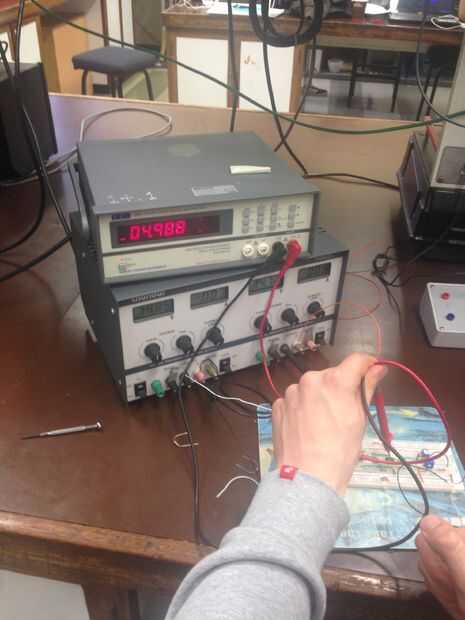

Utilizamos un petentiometer darnos 3.935V que simula el límite más bajo del circuito. Esto se ilustra en la foto primera de arriba. Entonces cambiamos la resistencia de lo petentiometer que nos da el límite superior que era 4. 25V, vuelve a aparecer en la segunda imagen de arriba. Cuando su en el límite inferior vemos 0V en el amplificador de instrumentación. Cuando nos tweak petetionometer hasta 4. 25V simula el límite superior del instrumento. Luego, ajustar la ganancia del amplificador de instrumentación que nos da 5V que es el límite superior. Ahora tenemos un 0-5V span de salida que nos permite utilizar la gama completa del convertidor digital analógico en el arduino que nos proporciona la mejor resolución posible.
