Medición de la velocidad del sonido con Arduino microcontrolador y un sensor ultrasónico (4 / 8 paso)

Paso 4: Ahora Conecte el sensor ultrasónico para el microcontrolador

Sensor de ultrasonidos HC-SR04 tiene cuatro pins:

VCC: Funcionamiento pin de voltaje

Trig: Pines transmisión de señal

Eco: rebotó en pin de detección de señal

GND: Conector de tierra

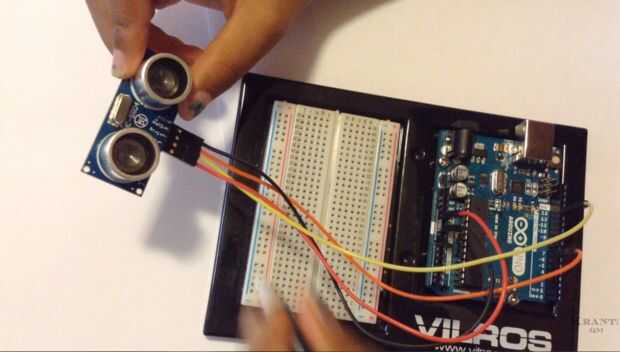

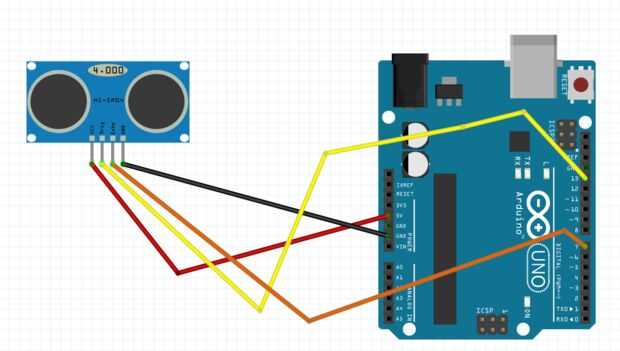

Conecte estos 4 pines al tablero del microcontrolador con los cables de puente.

1. Conecte Vcc 5V pin

2. Gnd al pin de tierra

3. trigonométricas al pin 13

4. Eco para pin 7

Usted puede elegir cualquier digitales pines en el microcontrolador para conectar Trig y eco del sensor de ultrasonidos.
