Medición de luz con Sensor de luz (4 / 5 paso)

Paso 4: Código de Arduino

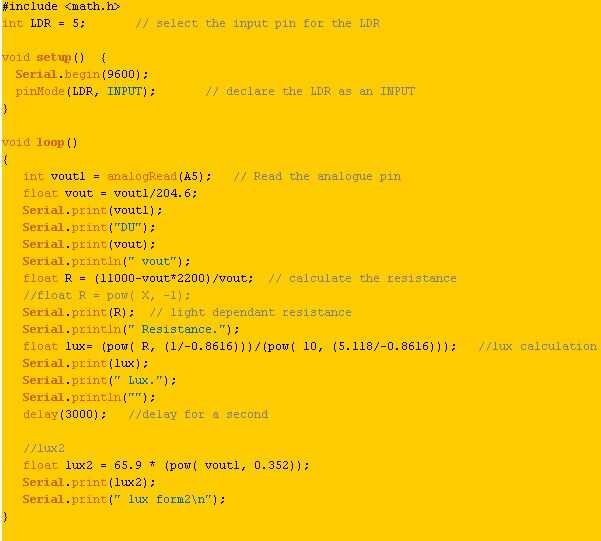

El siguiente es el código que utilizamos en arduino para programar nuestro LDR. Dependiendo del tipo de LDR puede cambiar algunos aspectos del código, pero este código funcionará para la mayoría de los tipos.

#include

int LDR = 5; Seleccione la entrada de pin para el LDR

void setup() {}

Serial.Begin(9600);

pinMode (LDR, entrada); declarar el LDR como INSUMO

}

void loop()

{

vout1 int = analogRead(A5); Leer el pin analógico

flotador de vout = vout1/204.6;

Serial.Print(Vout1);

Serial.Print("du");

Serial.Print(Vout);

Serial.println ("vout");

Float R = (11000-vout * 2200) / vout; calcular la resistencia

Float R = pow (X, -1);

Serial.Print(R); resistencia dependiente de la luz

Serial.println ("resistencia.");

flotador de lux = (pow (R, (1/-0.8616)))/ (pow (10, (5.118/-0.8616))); cálculo de Lux

Serial.Print(Lux);

Serial.Print ("Lux.");

Serial.println("");

Delay(3000); retraso de un segundo

lux2

flotador de lux2 = 65.9 * (pow (vout1, 0.352));

Serial.Print(lux2);

Serial.Print ("lux form2\n");

}
