Paso 2: Construcción del dispositivo
Lista de requisitos:
- Arduino
- Plexiglás (10 x 10 cm)
- madera (2 30 x 10, 1 30 x 9, 1 30 x 11, 1 9 x 9, 1 11 x 11 cm)
- cable hueco
- prueba del agua (flash) luz
- 4 sensores de luz
- Arduino pantalla

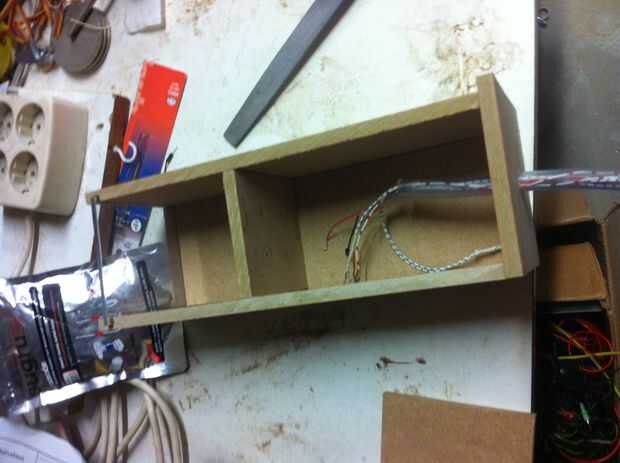

En primer lugar hacer muescas poco a aproximadamente 1 cm del extremo para el plexiglás en. El siguiente paso es hacer 4 agujeros en la pieza de madera de 9 x 9 cm, es donde se instalarán los sensores de luz. En la otra pieza de madera 11 x 11 cm solamente un agujero debe ser perforado, esto es para que el cable entrar en el interior del sensor. Asegúrese de que este agujero es más o menos el mismo diámetro del cable desde el sensor debe ser a prueba de agua. Cuando el sensor y los cables se construyen los lados del sensor pueden ser montados. Utilizamos pegamento y clavos. Para asegurarse de que la construcción es agua prueba uno puede llenar los agujeros con el mineral de pegamento envuelve para arriba en cinta. Los cables que están conectados a los sensores de luz y Arduino deben ser lo suficientemente largos para cubrir los distance(depth) que se desea medir en.

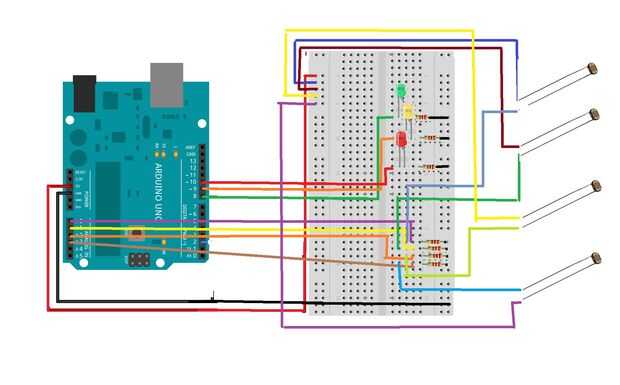

Ahora que el sensor se acabó, es hora de mirar el Arduino. La idea es que cuando menos luz entra en los sensores (alta turbiedad) se enciende una luz roja y cuando entra mucha luz una luz verde enciende, etc. El conjunto hasta lograr esto se muestra en las fotos.
Para la puesta en marcha de la luz de la pantalla lcd nos referimos a https://www.google.nl/search?q=lcd+arduino&rlz=1C1...
