Paso 1: Proceso de diseño

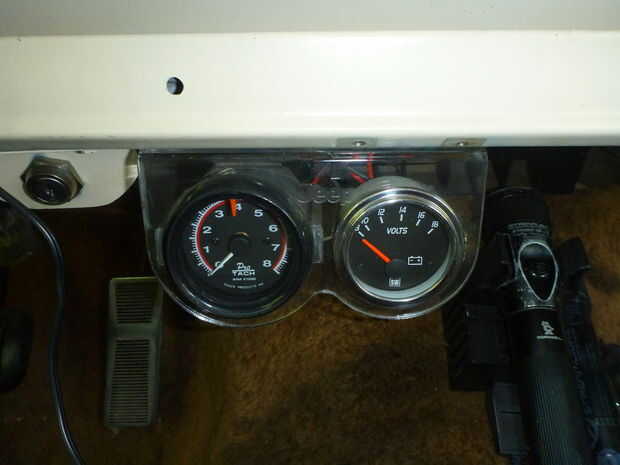

Utilizando Autodesk Inventor crea un boceto 2D (me gusta modelado paramétrico incluso para cosas 2D) del Monte.
Coloca el calibrador de agujeros en la parte primera y había diseñado el perfil del Monte alrededor de los dos orificios grandes.
Luego añadí:Curvado de perfil inferior con una curva compensada de 3/8" del agujero del calibre (de apariencia)
1.5" ficha para montaje debajo de tablero (con el corrners redondeado)
Marca la línea central para el revestimiento de la parte en la dobladora
Transfirió el bosquejo como un dxf a Corel Draw

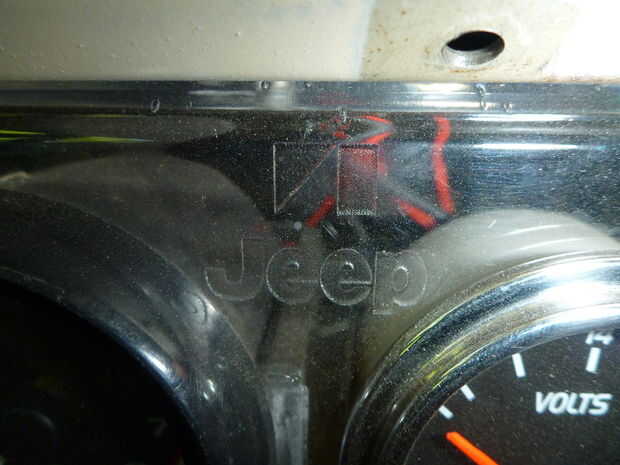

Añadido un logo de Jeep con Corel para ese toque extra personalizado (también hecho una pinza para el tacómetro)
Nota: metí esta primera vez. Todas las líneas excepto la línea central necesitan ser finas para que se cortan como vectores. La línea central debe ser suficientemente gruesa como para ser visible, y el logo debe no tener ningún esquema para que el corte de la trama aparece derecha.
