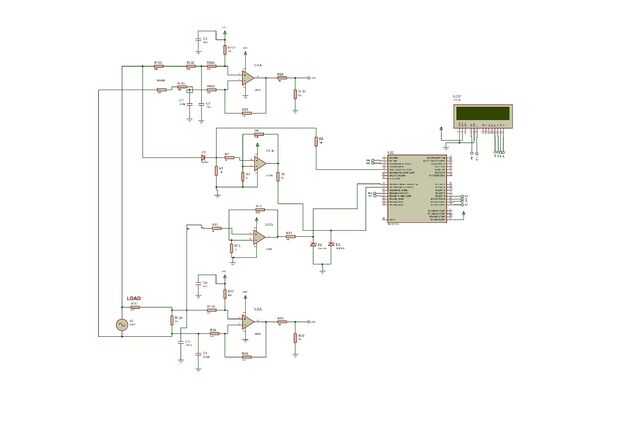

En este proyecto he explicado cómo medir corriente con amplificador de la diferencia y microcontrolador pic de la CA. Existen muchos métodos en internet para la medición de corriente alterna, pero no hay ningún método que utiliza el amplificador de la diferencia y una resistencia de derivación para medir corrientes en el rango de 10A. En este proyecto, he diseñado un amperímetro de AC usando el amplificador de la diferencia y microcontrolador pic.
Caída de tensión en resistencia de la desviación se convierte en tensión y esta tensión es paso hacia abajo con la ayuda del amplificador de la diferencia. Ciclo negativo de la onda se desplaza a ciclo positivo mediante la aplicación de 5 voltios dc offset. Después de construido en el ADC del PIC16F877A microcontrolador se utiliza para medir este voltaje analógico. Valor máximo de la onda sinusoidal se determina con la ayuda de la codificación y valor máximo medido se convierte en valor RMS de la corriente multiplicando con 0.707 según fórmula de pico y RMS LCD está integrada con microcontrolador para mostrar la corriente y voltaje. Puede encontrar información detallada sobre el proyecto de medición de corriente de CA en este blog
Recuerda conectar siempre alta resistencias a la entrada del amplificador de la diferencia para evitar llegar a la alta corriente a la entrada del microcontrolador. Condensadores de filtro se utilizan en la entrada para evitar componentes de alta frecuencia para llegar a los circuitos del microcontrolador. Espero que os guste esta idea. Si usted tiene cualquier pregunta siente libre de entrarme en contacto con o comentar en este post.
Gracias :) Feliz codificación :)
