Medida de la distancia del LCD con Arduino (3 / 4 paso)

Paso 3: Edificio electrónica:-

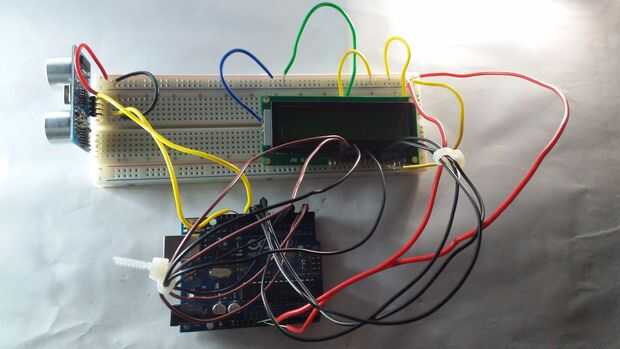

La conexión con el sensor de ultrasonidos y el Arduino va como sigue:

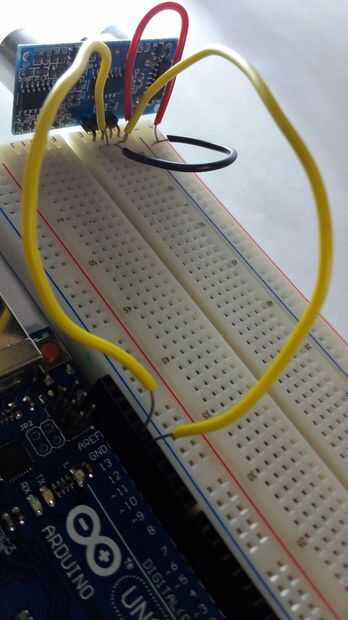

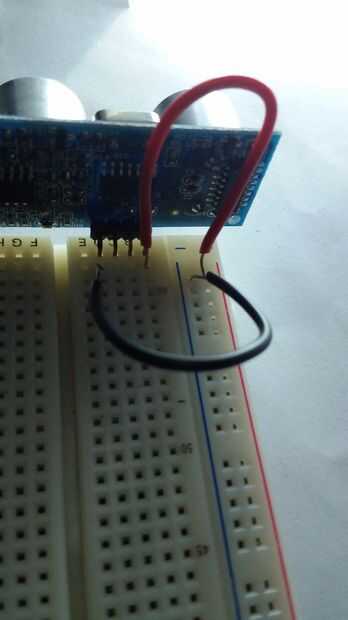

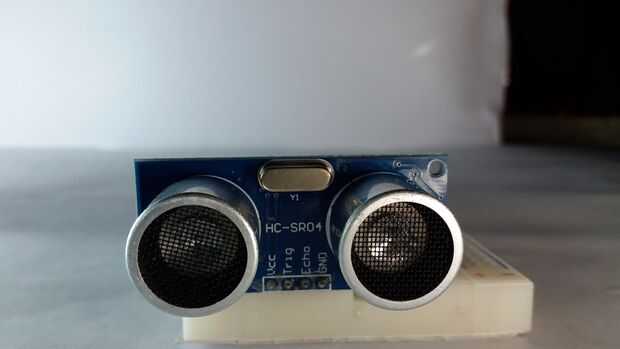

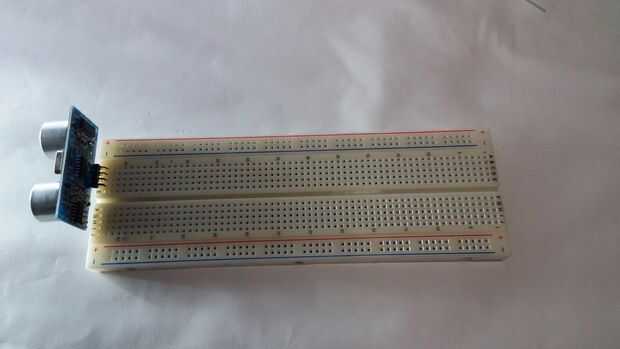

Conexión de sensor de ultrasonidos:

  • Pin VCC - pin de 5V de Arduino
  • Pin GND - conector de tierra de Arduino
  • TRIG pin - pin Digital 12 de Arduino
  • Perno de eco - Digital pin 13 de Arduino

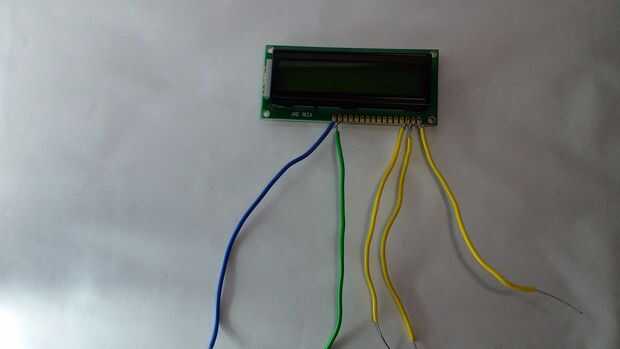

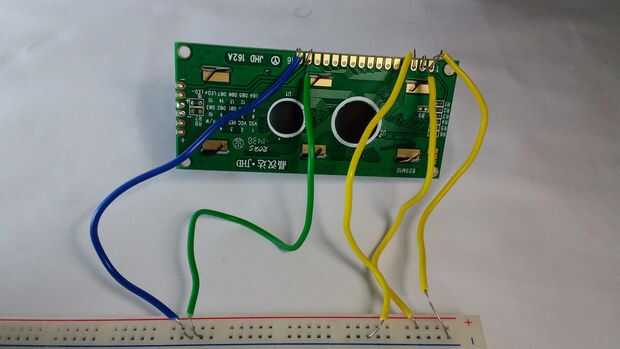

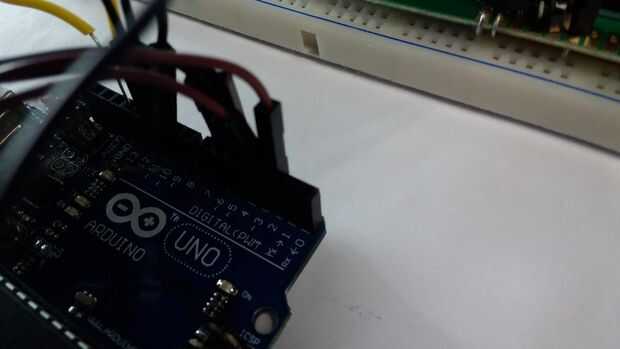

Conexiones de la LCD:

  • Pin RS del LCD para pin digital 12
  • Pin Enable del LCD para pin digital 11
  • D4 LCD pin a pin digital 5
  • D5 LCD pin a pin digital 4
  • D6 LCD pin al pin digital 3
  • LCD D7 pin al pin digital 2
  • Pin R/W del LCD a tierra
  • Resistencia de 10K:
  • puntas a + 5V y tierra

Después de conseguir el hardware listo es hora de probarlo, así que vamos a cargar el código para el Arduino.
