Medida de RPM - tacómetro óptico (2 / 10 paso)

Paso 2: Construir el sensor

El sensor necesita un LED IR y un fotodiodo.

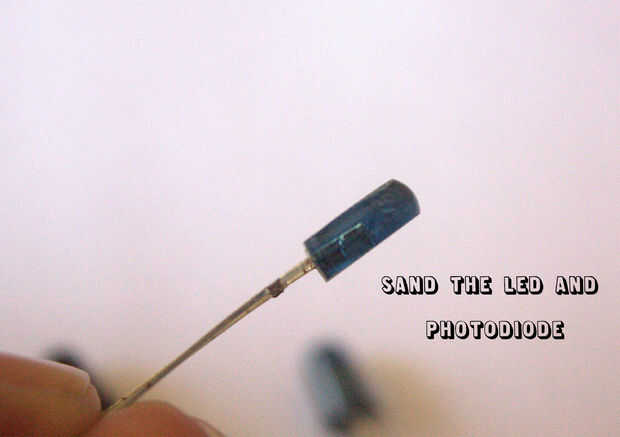

1. comienza por lijar el LED y el fotodiodo para que sea plano (no lije demasiado o destruiré).

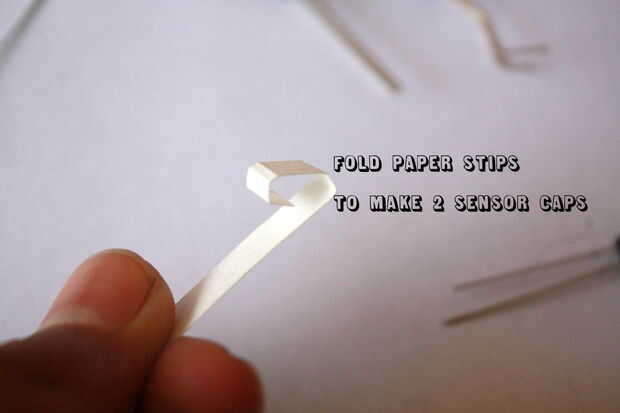

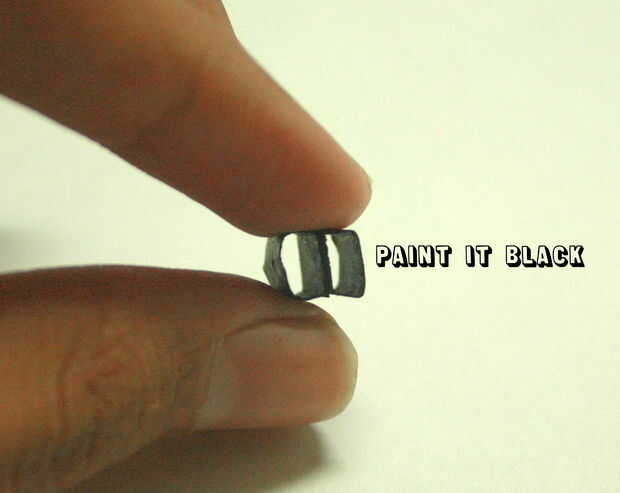

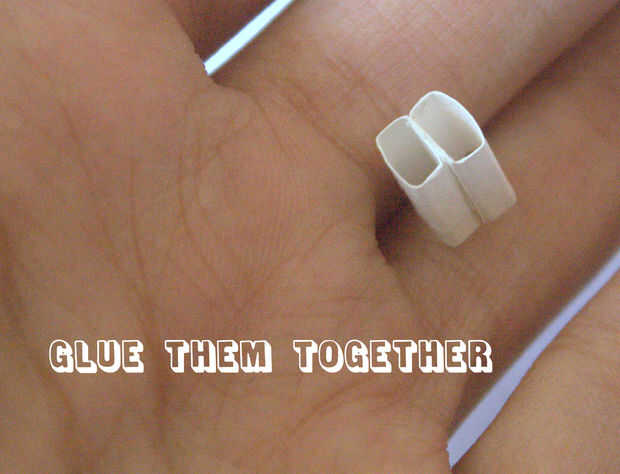

2. luego doblar una tira de hoja de papel como se muestra. Hacer dos de estas estructuras para que el LED y el fotodiodo encajen firmemente en él. Estos conjuntos juntos por el pegamento y píntalas de negro.

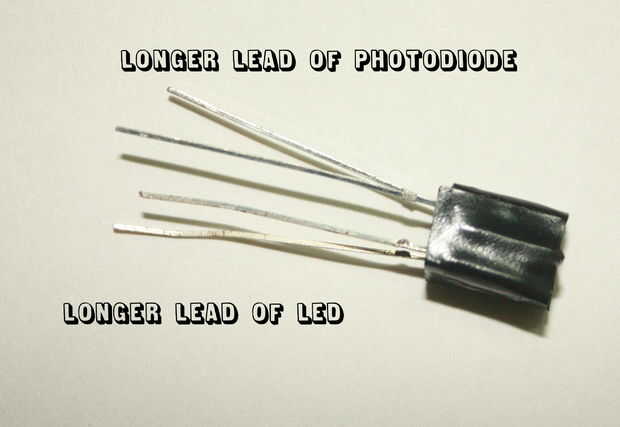

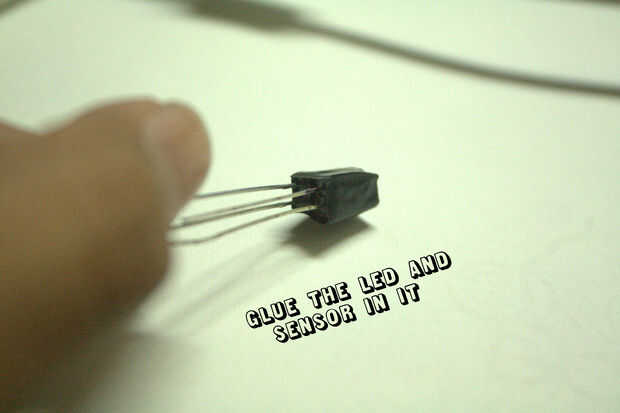

3. Inserte el LED y el fotodiodo en ellos de tal manera que el positivo (más) del LED está sobre el cable más corto del fotodiodo.

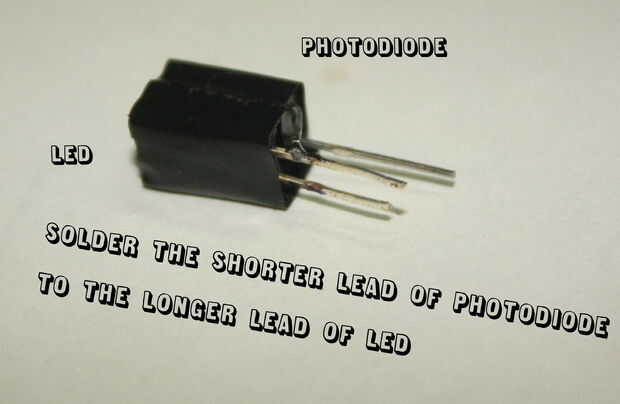

4. pegar en la tapa con pegamento y el positivo (más) del LED al cable más corto del fotodiodo de la soldadura.

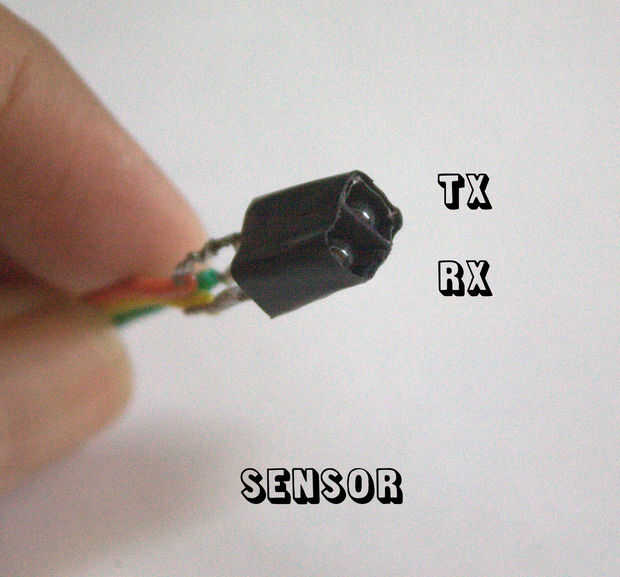

5. soldar el cable de cinta de 3 cables a los conductores del resto

En mi caso:

1. cable naranja--> pin positivo del LED y conductor más corto del fotodiodo

2. amarillo cable--> plomo más larga del fotodiodo

3. verde--> conector de tierra de LED

Usted está listo para hacer la Junta >>
