Medida de RPM - tacómetro óptico (4 / 10 paso)

Paso 4: La pantalla de LCD de 3-pin

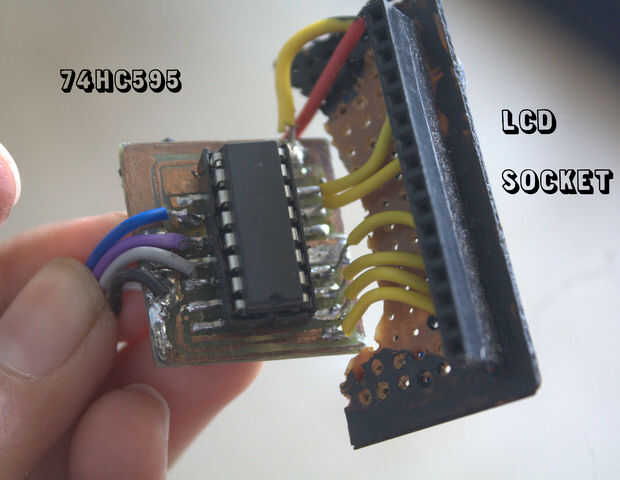

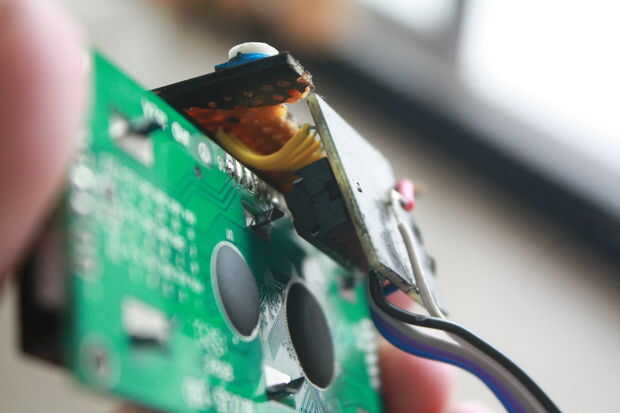

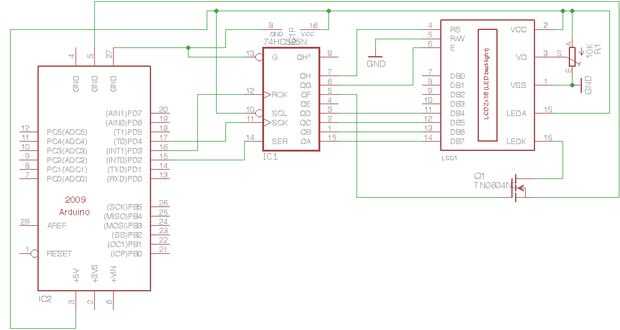

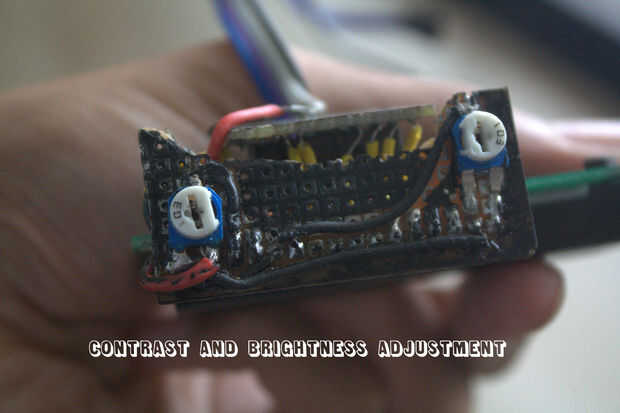

Este método utiliza un 8 bit shift register 74HC595 con 16 x 2 LCD. Normalmente este LCD utiliza 6 pines pero utilizando un registro de cambio reduce el requisito de pin por 3.

La biblioteca y la guía de instrucciones completo pueden ser descargados de Este sitio web !

## Reciente actualización: La biblioteca proporcionada en el sitio web tiene un montón de errores y conflictos. He subido mi versión de la mayor biblioteca de ShiftLCD. Te recomiendo utilizar el abajo.

Lo único que he cambiado es:

en vez de ir por (2, 4, 3) configuración que he utilizado (8, 10, 9)

Asegúrese de cambiar el pin por consiguiente asignación
