Medida de RPM - tacómetro óptico (5 / 10 paso)

Paso 5: Hacer la caja

Puede utilizar cualquier tipo de caso para esto pero he utilizado un trozo de cartón para hacer caja.

Cortar el cartón como se muestra y corte apropiado tamaño de ranuras para el puerto USB, conector de alimentación y la Junta del sensor.

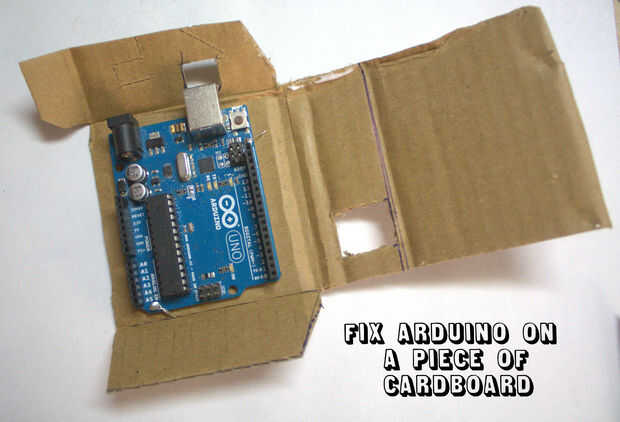

Monte el Arduino en la plataforma con tornillos.

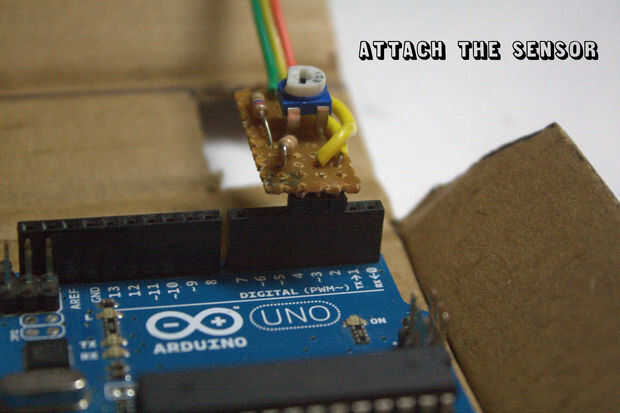

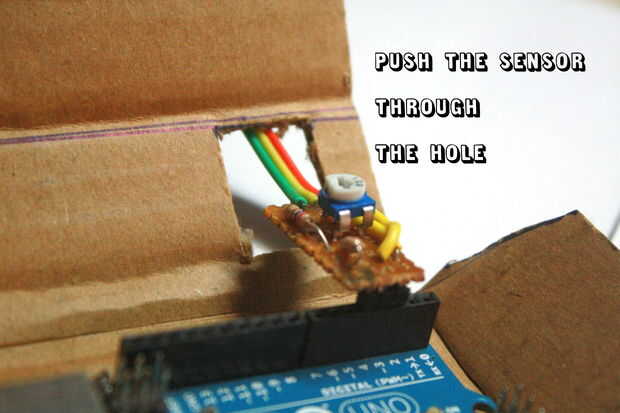

Conecte el sensor y empuje a través del orificio.

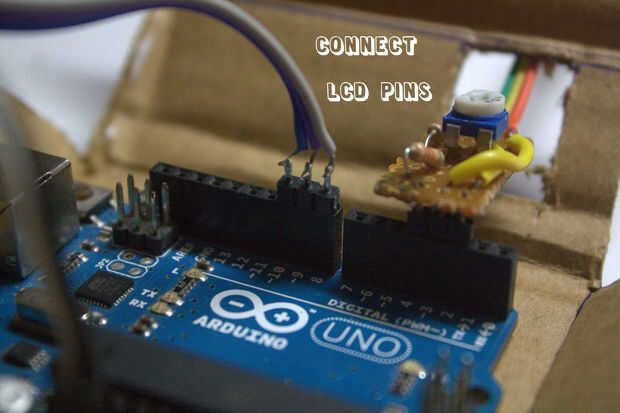

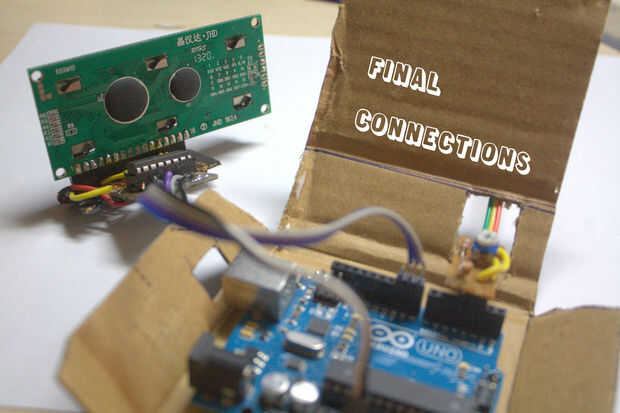

Conectar el LCD a Arduino como se muestra.

Cierre la caja y la pintura.
