Medida de RPM - tacómetro óptico (6 / 10 paso)

Paso 6: broche

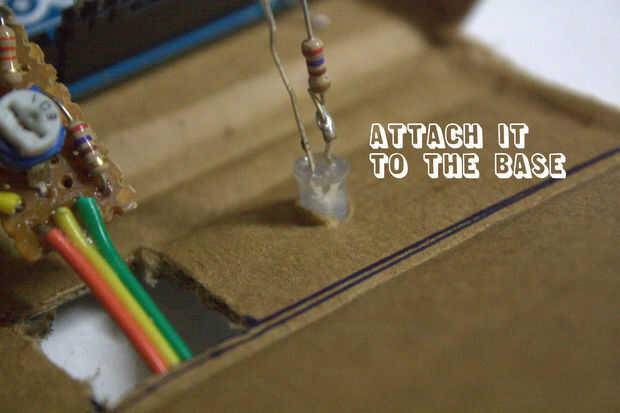

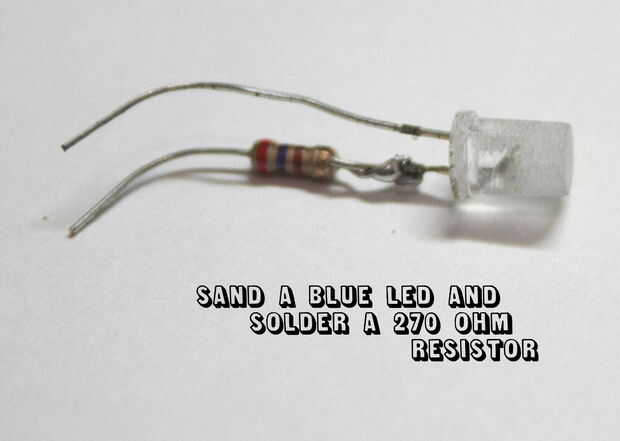

Hacer un agujero pequeño (5mm) para fijar el LED de estado. Solde un resistor de 270 ohm al LED e insértela en el pin 12 en el Arduino.

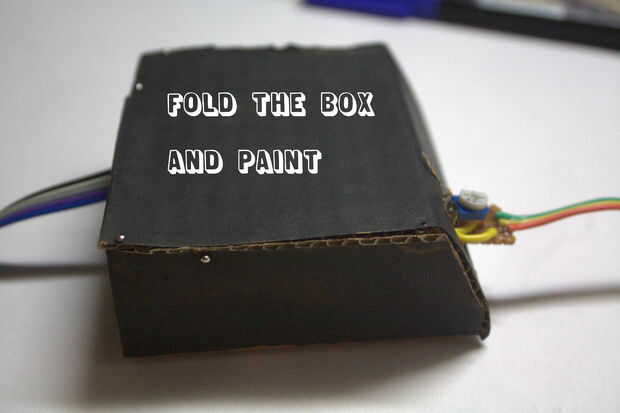

Doblar el cartón a lo largo de las líneas para completar la caja. Mantenga los pliegues en su lugar con pernos.

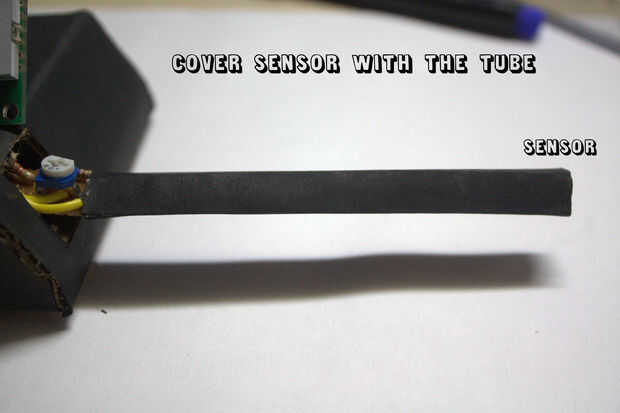

Cubrir el sensor con un tubo de papel cúbicos para dar resistencia mecánica adicional.

Coloque el módulo del LCD de la caja.

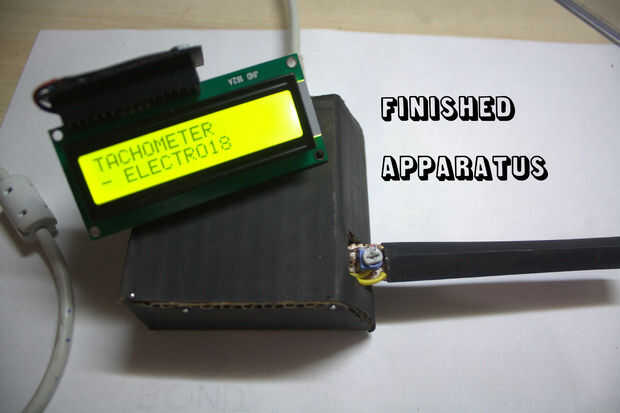

El dispositivo está listo para la calibración y programación.
