Medida fuente grande de 16 x 2 LCD (1 / 6 paso)

Paso 1: Conectar la pantalla LCD con Arduino

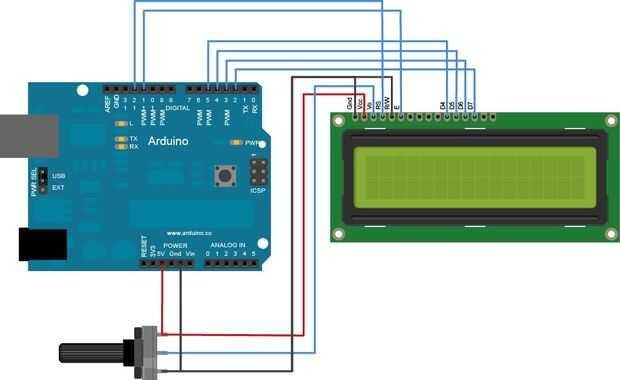

Primero quiero cubrir cómo conectar un HD44780 de Hitachi basado en pantalla un Arduino. Lo primero que tienes que hacer es identificar el Pin 1 en la pantalla y saber que pines necesita. La primera imagen muestra un esquema muy simple para conectar el LCD a tu Arduino. Aquí está el perno diseño de la pantalla LCD.

• Pin 1 - tierra
• Pin 2 - VCC
• PIN 3 - Vee (controla el contraste de la pantalla)
• Pin 4 - RS (controla tu escritura también de donde en memoria de la pantalla LCD)
• Pin 5 - RW (controles el tiempo en su lectura o escritura a la pantalla LCD)
• PIN 6 - E (permite escribir en el registro)
• PIN 7 - D0 (no usado)
• Pin 8 - D1 (no usado)
• PIN 9 - D2 (no usado)
• PIN 10 - D3 (no usado)
• PIN 11 - D4
• Pin 12 - D5
• PIN 13 - D6
• PIN 14 - D7
• PIN 15 - LED + (LCD luz de fondo)
• Pin 16 - LED - (Grd)

Mi LCD sólo contaba con 15 pines que está muy bien, ya que 16 debe estar ligada a la tierra de todos modos. Como veis en la foto se que Vee está atada a un potenciómetro. Controla el contraste de la pantalla. Los pines de datos son que el individuo pedacitos su escritura o lectura del registro.

A los efectos de mantener las cosas simples había cableado mina un poco diferente. Me gusta usar cable de cinta siempre que sea posible para reducir el desorden de cables. Hace mantener un seguimiento de las conexiones más fácil asignar demasiado.

• Pin de RS a D7
• Pin E a D6
• Pin D4 D5
• Pin de D5 a D4
• D6 pin D3
• Pin de D7 a D2
• V0 atado a un bote a control brillo
• GRD y R/W atan a la tierra
• VCC a + 5V
• PIN 15 a/interruptor de botón que se ata a la tierra para control de luz de fondo

Con todo conectado podemos ir ahora sobre cómo creé las fuentes.
