Medida hierro en obra de arte utilizando una impresora 3D (4 / 6 paso)

Paso 4: Hacer un archivo STL 3d para imprimir

Ahora, sólo se puede imprimir cualquier vector de la imagen en una impresora 3D, la impresora quiere un objeto tridimensional, por lo que vamos a crear es una representación de su imagen como un objeto de 0,2 mm alto. Hay varios programas que puede utilizar para esto, por ejemplo el software de impresión 3D de MatterControl ofrece una imagen del plugin para hacer este fácil ("Image Converter"). Pero si sólo utilizas un software estándar, usted tendrá que hacer esto manualmente. Lo hice utilizando el vector de Inkscape dibujo aplicación mencionado en el paso #3 y otro software libre, la aplicación de CAD paramétrico OpenSCAD. OK, este paso requiere instalar algunas cosas y en el primer poder mirada intimidante, pero realmente no es difícil.

Aquí está cómo:

  • instalar el convertidor de dnewman OpenSCAD, una extensión para el software Inkscape: vea aquí la última versión del convertidor y aquí para instalarlo
  • restart Inkscape y abre tu imagen vectorizada
  • Ahora selecciona tu imagen y escalarla al tamaño que más tarde debería tener su arte en hierro, deben hacerlo ahora y no en el software de impresión 3D

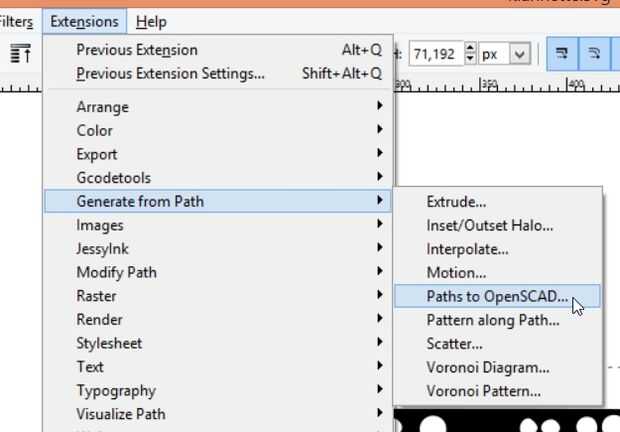

  • después de instalar el convertidor de OpenSCAD encontrará en el menú "Extensiones" un menú "Generar ruta", allí eliges "Caminos a OpenSCAD..."

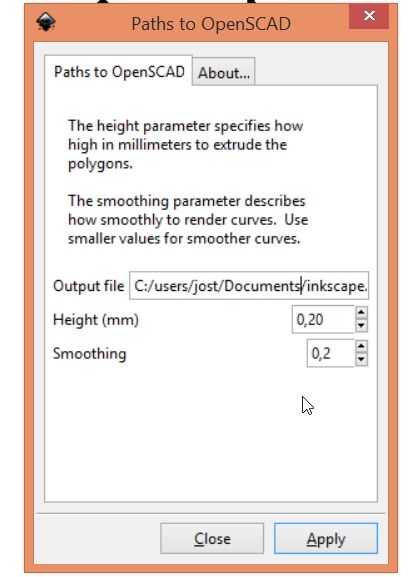

  • en el cuadro de diálogo resultante, dan una carpeta y un nombre de archivo (terminando en ".scad"); para el parámetro de altura, entre 0,2 mm de altura; Haga clic en aceptar

Ahora abra el archivo "filename.scad" en la aplicación de OpenSCAD, que puede descargar aquí. El código que ves aquí parece intimidante. Pero realmente no hay mucho que hacer aquí, sólo:

  • pulse F6, para que todo de prestado
  • después de eso, seleccione el menú "archivo", "export" y luego "exportación de STL..." para guardar el objeto como un archivo STL para imprimir 3D
