Paso 10: Conexión el controlador de pantalla LED
Queremos hacer nuestra junta tan pequeño como sea posible, así que necesitamos un Consejo que nos da dos hileras de agujeros a la izquierda, a la derecha (voy a explicar eso más tarde). Necesario tener agujeros disponibles por encima o por debajo - que estamos tratando con un apretado espacio aquí.
-Si eres como yo y no muy bueno en soldadura, sugiero dejar las virutas de la toma por ahora.
LA RESISTENCIA Y V + CABLEADO

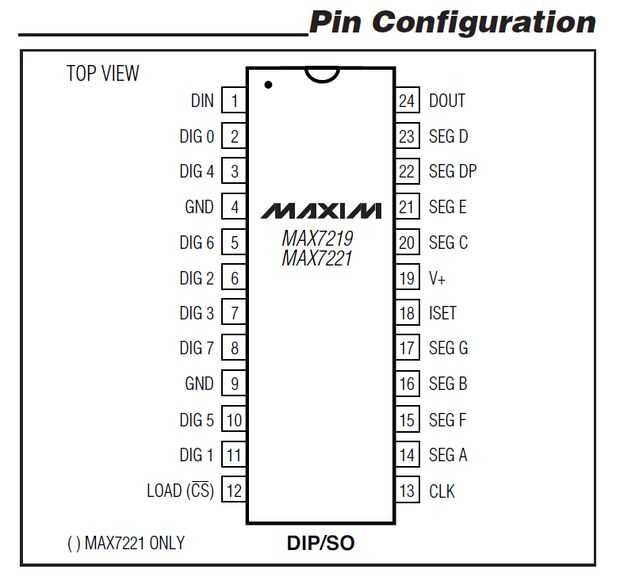

Para decir el Max7221/7219 qué el corriente/voltaje máximo para proporcionar, tenemos que conectar un resistor entre los V + y pernos ISET. Esta resistencia se denomina en la hoja de datos (PDF ADVERTENCIA) RSET. Vea esta página para obtener más información sobre los valores.

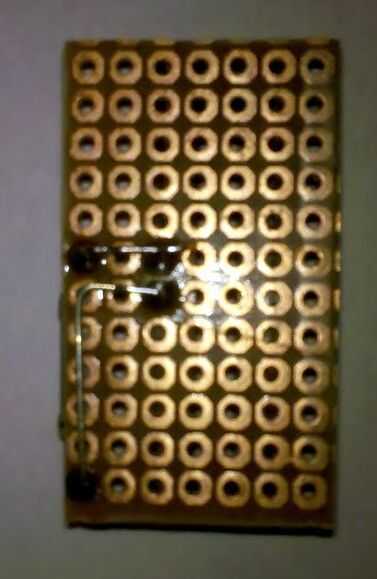

Ver cuadro 2 para lo alambré esto. Ver foto 3 para este aspecto de la parte superior.
Deja una buena longitud de cable en el V + por ahora - nos a ser conectando esto poco, pero la longitud adicional es útil cuando estamos pruebas antes de que el interruptor está conectado.
POSICIÓN/COLOCACIÓN DE DISCO

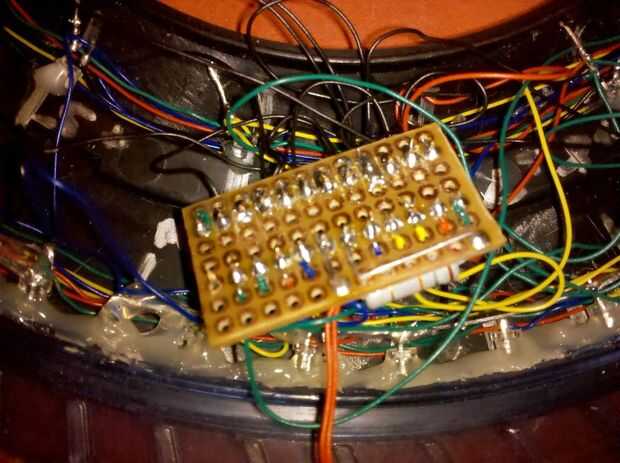

Véase el cuadro 4 para cómo se colocará la Junta para la MAX72XX en el disco. Tenga en cuenta que es boca abajo. Nota que posicioné mi resistencia RSET hacia el exterior del disco: por favor no hagas esto - esta hecha para un ajuste muy apretado. Gire la Junta para que la resistencia es hacia el interior del disco. Si está usando un resistor de 1/2W en vez de eso, probablemente no tendrás un problema.
SUGERENCIA GENERAL SOBRE CABLEADO
Honestamente - esto es el primer paso en el proceso donde el cableado es un poco de las manos. Basta con ver en el cuadro 4 - es un lío! Mantener los cables cortos, pero no demasiado corto es clave. Cualquier cable adicional que tienes tiene que ir a algún lugar. Si se les cortan muy corto, usted encontrará que cuando vayas a colocar la placa cuando se realiza, no se puede moverlo suficiente.
Si te vas el chip de la red por ahora, asegúrese de que usted tendrá suficiente espacio para poner en cuando hayas terminado.
ALAMBRE TIERRA PINES
Cable de pines 9 y 4 a tierra en el suministro de energía - no se debe confundir con los motivos de sus grupos de LED.
CONECTAR LOS CABLES DE TIERRA
Los pasadores de empuje corresponden a los segmentos que hemos creado. Desde el interior del disco: segmento 0 = izquierda del aro interior. Segmento 1 = a la derecha del aro interior. Segmento 2 = arriba a la izquierda. Segmento 3 = media izquierda. Segmento 4 = inferior izquierda. Segmento 5 = inferior derecho. Segmento 6 = centro derecha. Segmento 7 = superior derecha.
CONECTAR SU + CABLES SEG

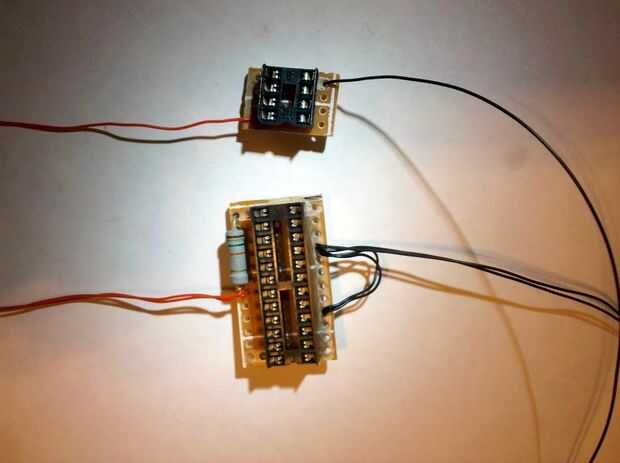

Así que me di cuenta de que es confuso que utilicé la expresión "Segmento" para identificar los grupos de 8 luces. Voy a intentar ir hacia atrás más adelante a redactar, pero por ahora - por favor, consulte las notas sobre la primera imagen para la fijación 1-8 de LED a los varios pernos SEG.
CONEXIÓN A LA MCU AVR

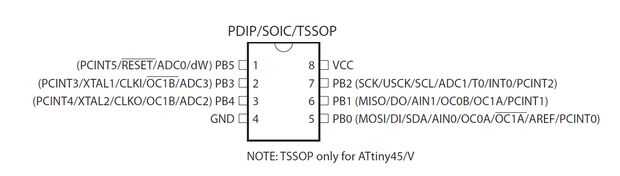

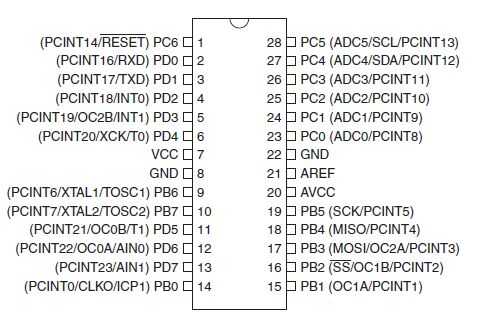

Vea las imágenes proporcionadas para las conexiones de perno. Puesto que sólo está conectando tres cables entre los dos chips (con la excepción de V + y Gnd) debe ser bastante sencilla.
CHIP -> toma de corriente
En este punto, si has dejado el chip-poner el chip de MAX72XX en el zócalo.
