Paso 12: Cableado de los interruptores
INTERRUPTOR DE ENCENDIDO

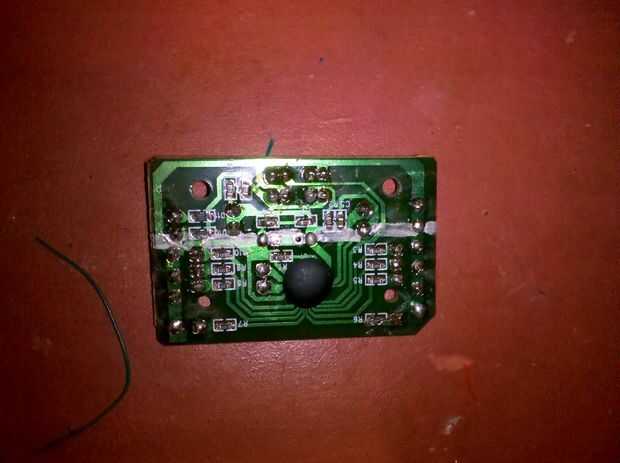

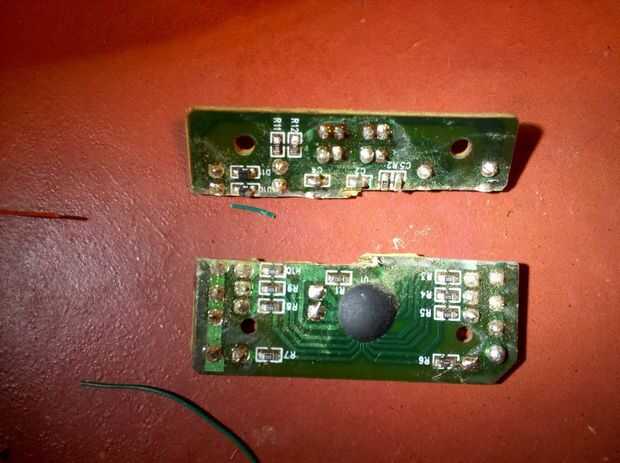

Estamos usando el interruptor existente. Único problema es - se une a la placa de circuito principal. Tenemos que cortar de manera que deja dos orificios - a usando los postes originales. Ver foto 1 y Foto 2 para obtener más información.

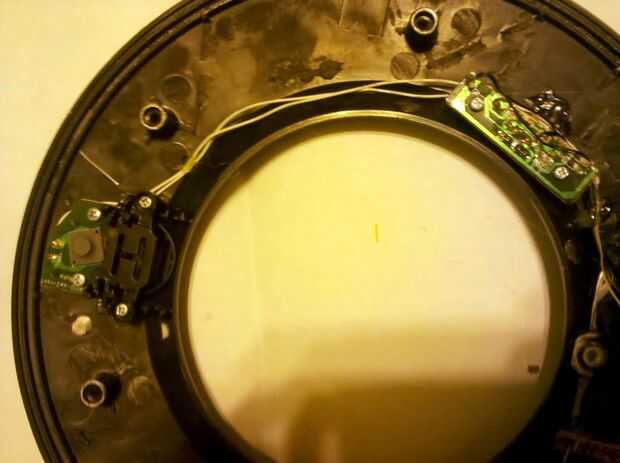

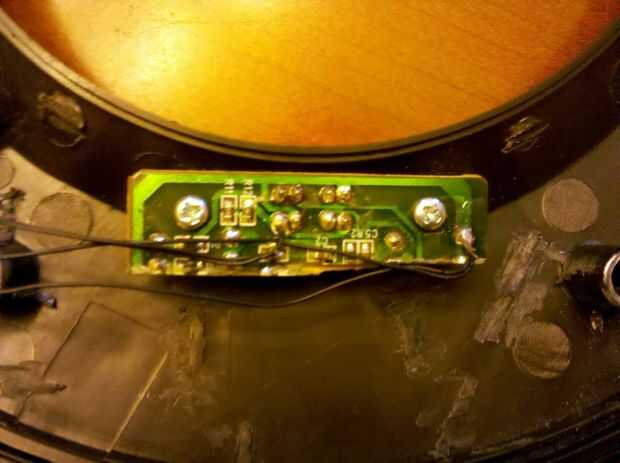

Ver foto 3 para donde estamos haciendo nuestras conexiones. Estos trabajaban mejor para mí - era fácil conectar a una gota de soldadura existentes, pero no dude en probar y hacer su propia conexión. Si utiliza los mismos puntos como lo - ser cuidadosos acerca de puente con las otras patas - usted podría accidentalmente alambre el interruptor "On" permanentemente.
El interruptor debe colocarse entre el "+" en la batería y la "V +" sobre sus chips.
Prueba su interruptor - si todo funciona bien, engánchelo en permanentemente y tornillo nuevo en la cubierta. No se olvide la pieza topper negro pequeño que ahorramos al desmantelamiento - no funcionará bien sin ella.
Nota: el disco original tenía un modo de "Demo" - nuestro conmutador funcionará en demo y modo normal. El sólo modo de apagado está en el centro.
MOMENTÁNEA y REED SWITCH información
Lo he programado los interruptores (y de lo que puedo decir es la forma estándar de utilizar interruptores con de AVR MCU) es para detectar cuando está conectados a tierra. Cuando usted cablear cada interruptor, conectar desde el MCU -> Switch -> toma de tierra.
INTERRUPTOR MOMENTÁNEO
Nosotros estamos cableado del interruptor momentáneo original para conservar el aspecto original y para proporcionar funcionalidad adicional. Cuando "acoplado" (explicado en la sección siguiente) - este botón no hace nada. Cuando desacoplado, el botón activa la animación de "blade". Si usted está interesado, creo que he hecho lo suficientemente simple como ampliar el código - usted puede agregar su propia funcionalidad al botón si desea.

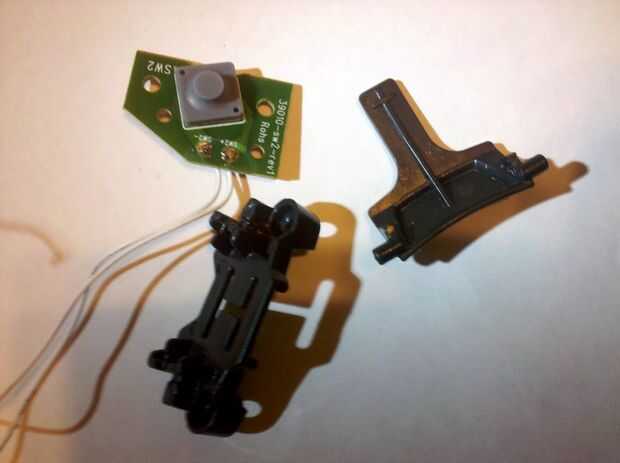

Ver foto 4 de las piezas que debe retirarse detrás de las piezas originales.

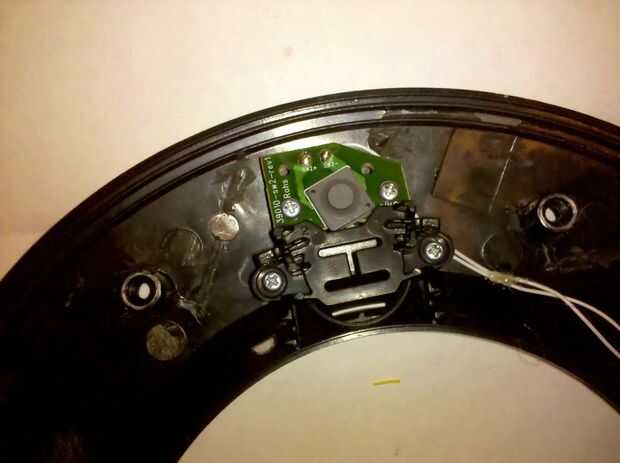

Ver cuadro 5 para las piezas en su lugar.
Una Nota: la pieza que activa este interruptor es un poco difícil de conseguir en su lugar - ya que estamos utilizando el lado opuesto del disco que originalmente diseñado, puede caerse. He podido hacer que funcione sin demasiados problemas, pero caen a veces cuando estoy Armando el disco nuevo.

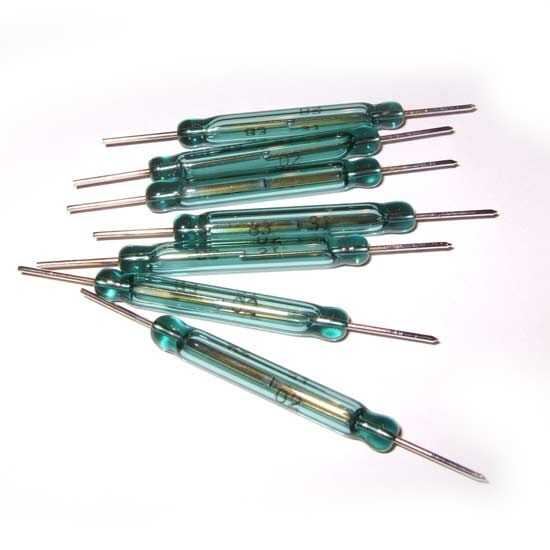

INTERRUPTOR DE LÁMINAS
La intención del interruptor de láminas es detectar cuando el disco está en el traje - o "acoplado". También he añadido algunos imanes al soporte de la acción que desencadena la misma condición. En última instancia, planeo añadir a algún tipo de metal (arandelas, etc.) a la mitad no iluminada del disco a imanes de tierras raras en el traje. Va a ser un poco de tiempo antes de moverse para el traje, pero voy a publicar actualizaciones una vez que el interruptor de funcionamiento.

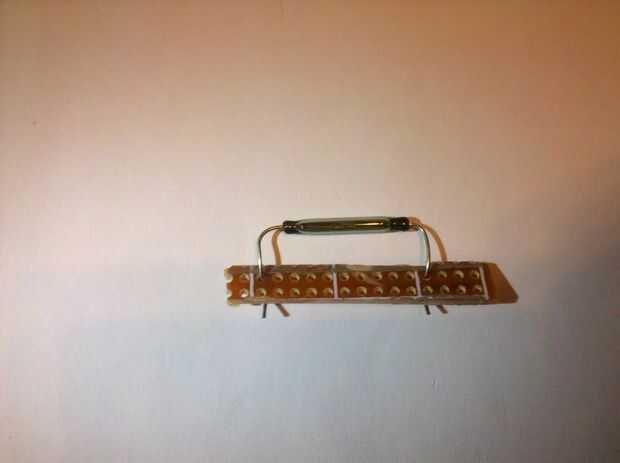

Me doblaron las puntas de mi interruptor y ponerlo en una pequeña franja de perfboard que tenía puesta alrededor. Esto es opcional.
Coloqué mi interruptor de láminas junto a las baterías para que active un imán en el soporte incluido. Si sólo está usando esto para un traje, puede colocarlo en cualquier lugar.
