Paso 1: Materiales y herramientas

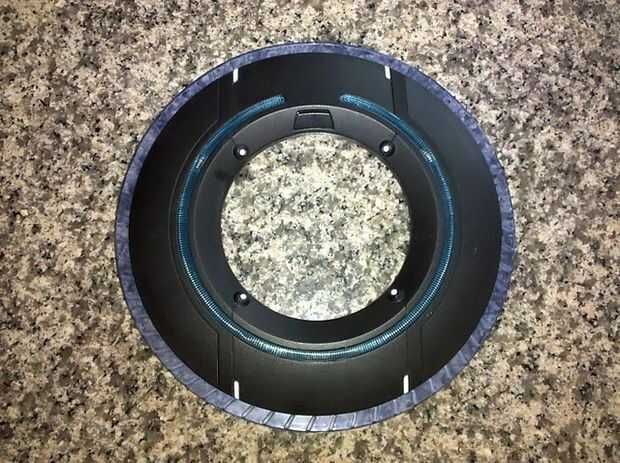

• Tron identidad Deluxe disco
• 3 pilas AAA alcalinas - cualquier fuente de batería entre 4 y 5.5v funcionaría, pero está limitado en el espacio
• 64 LEDs (compré un conjunto de 100 azul en Ebay por $3,50 incluyendo el envío)
• ATMega328/168 o ATTiny45 - era capaz de conseguir muestras gratis de Atmel - ADVERTENCIA - son mucho más difíciles de obtener que Maxim
Cualquier chip AVR que soporta SPI/USI y tiene otros 2 pines de entrada probablemente trabajaría así
• Max7221 o LED controlador Max7219 - era capaz de conseguir muestras gratis de Maxim - proporcionan muestras bastante libremente
No he probado con el Max7219 - pero por lo que he visto en línea, estos deben ser intercambiables
• 50 pies de cable de 30awg - parece mucho - pero usted necesitará
• Resistencia de RSet - necesitaba un resistor k 15 - esto ayuda al controlador LED determinar qué corriente/voltaje a utilizar
Vea esta página para obtener más información sobre los valores
• Soldadura (sugiero algo pequeño como 0.032)

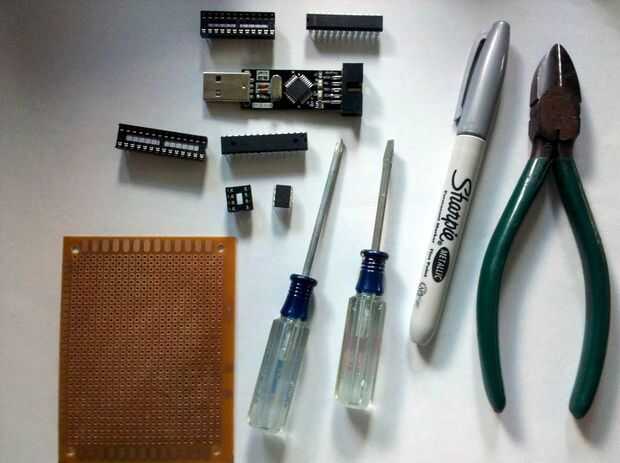

• Perfboard - una pequeña hoja es todo lo que necesitas.
Querrá la clase con los anillos de cobre. Veroboard probablemente funcionaría así, pero es más caro
• 24 pin DIP IC zócalo (opcional - utilizado para el Max7221 - no confío en mí mismo para no freír el IC)
• 28 pin DIP IC zócalo
• Dos plumas con resortes
• Pegamento caliente palos
• cianoacrilato
• Interruptor de lámina magnético - utilicé el tipo de vidrio
Para el segundo disco, usé un COTO-20 he comprado de eBay. Para el primer disco, coseché un juguete de un niño roto
Herramientas:

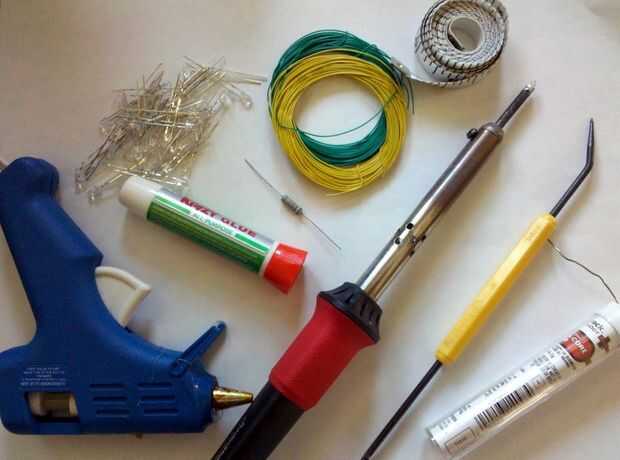

Soldador - no estoy usando algo de fantasía - sólo una plancha de $8 de RadioShack
Soldadura Helper - no lo se realmente llama, pero viene con la plancha RS - es una herramienta fina que usé para ayudar a los cables de la ruta, envuelva el alambre, etc.. Resultó muy valiosa. Esta u otra herramienta similar será muy útil.
Dremel, cortar discos y grabado punta (opcional, pero altamente sugerido)
Cortadores de alambre
Pelacables (opcional - uñas funcionan muy bien en 30awg)
Programador AVR - usar un programador de atmega32 de USBASP $6 encontré en eBay
Sharpie plata (opcional)
Pistola de pegamento caliente

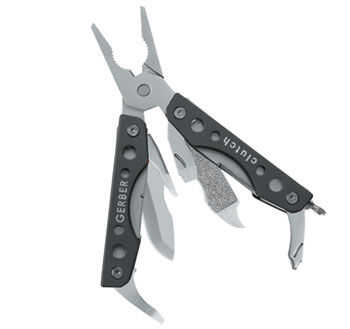

Alicates - idealmente un par
