Paso 6: Cableado del anillo interior
Este paso es opcional, en mi primer disco no difunden el LED - te voy a mostrar la diferencia entre los dos al final del Instructable.

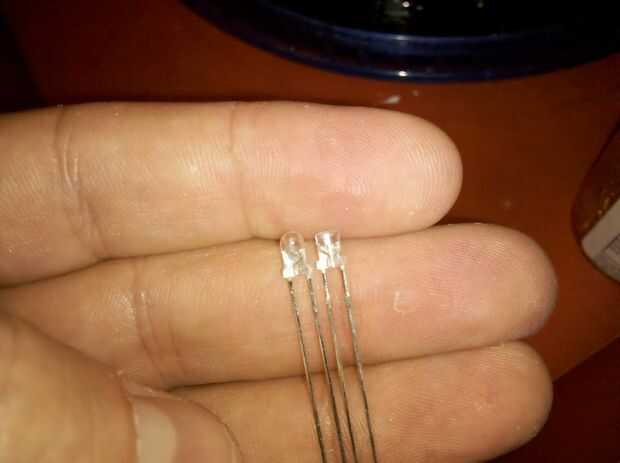

Arena de la parte superior de cada LED plana. Esto permite un haz menos enfocado de luz, pero todavía en la dirección que esté apuntando. Véase el cuadro 1 para una comparación lado a lado. Hacer esto para todos 64 LED que va a utilizar para el proyecto. Descubrí que usando un disco de lija con mi Dremel trabajada gran, pero se puede utilizar una hoja normal de papel de lija para el proceso.
ACTUALIZACIÓN: he encontrado que difunde el LED realmente no hizo nada. Ver el último paso para fotos al lado. Recortar el perfil del LED - modo que ayudó un poco.
PEGAR el LED

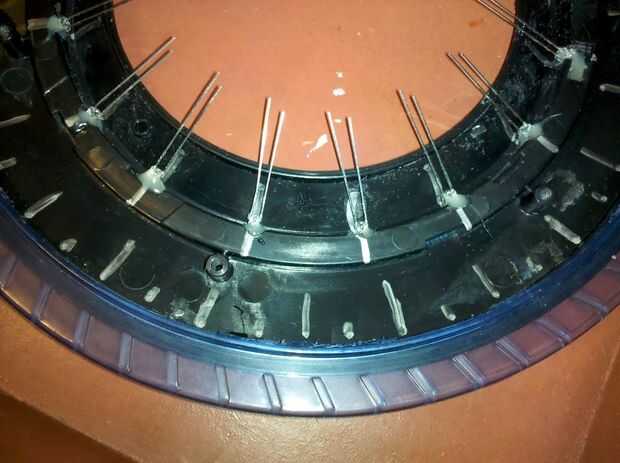

Usando los agujeros que ha perforado en los pasos anteriores - arreglar su 16 LED interior con todos los hilos dispuestos de la misma manera. No importa qué orden, pero es útil si todos están enfrentando la misma manera. Utilizando la pistola encoladora - lugar una gota de pegamento en cada orificio y sujete el LED en su lugar (ver cuadro 1).

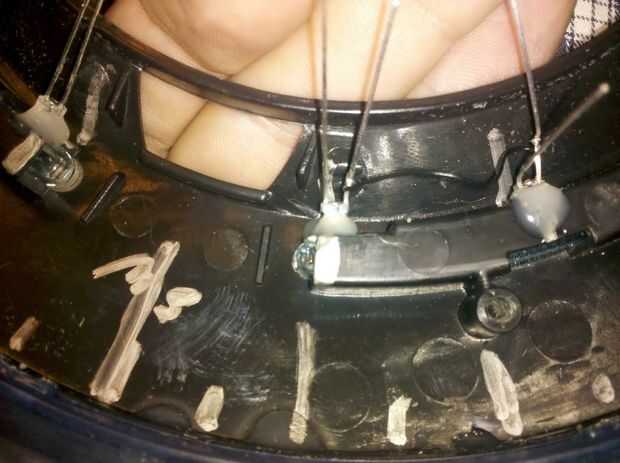

Si el LED se coloca en un lugar donde se colocó uno de los el LED original, rellena la abertura con pegamento caliente para difundir la luz.
Después de que el pegamento se haya enfriado - prueba de cada LED para asegurarse de que brilla a través de brillantes. Ajuste en caso necesario.
LOS CÁTODOS DE ALAMBRE
Puesto que nuestro controlador de LED es de cátodo común, necesitamos conectar juntos los cátodos (-) de cada conjunto de 8 LEDs. En el caso de mi LED, que es la pata corta. Con su alambre y soldador, conecte la izquierda 8 LED (esto es segmento 0) y la derecha 8 LED (esto es 1 segmento) usando una cadena de cable. Trate de soldadura bastante cerca del LED, pero tenemos mucho espacio en esta sección, por lo que no es crítico.

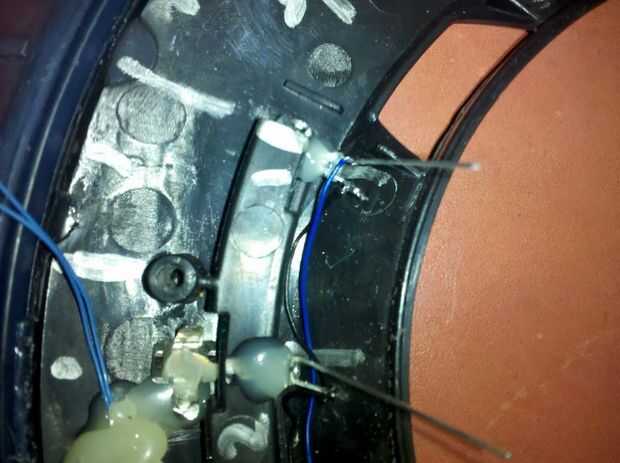

En la parte inferior del disco, conecte un trozo de cable al último LED de la sección izquierda y uno para el primer LED de la sección correcta para conectar a nuestro MAX7221.
Ver cuadro 2 para lo que parece.
Una vez que termines con tus cátodos - clip los cables cortos. No necesita conectar a cualquier otra cosa.
ANODOS - DAISY CHAIN
En Tron:Legacy - el LED del disco luz de partida de en la parte superior derecha y mover hacia la derecha. Te número nuestro LED en esta dirección también. Ya que estamos en el interior del disco, la parte superior izquierda LED será LED 1, llevando a LED8 en la parte inferior, luego comenzando en 1 otra vez en el segmento 0. Me pareció útil utilizar mi sharpie y etiqueta cada LED con su número.
Dentro de nuestro disco, nos va cableado que anode(+) en todos los 1's a todos los otros 1.

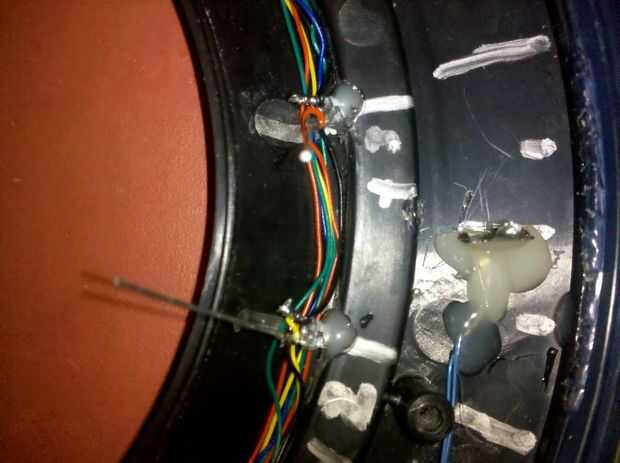

Ver foto 3 para lo que se ve como cuando se ha agregado una cadena y 4 foto para el bonito lío de cables que verás cuando has completado. Como ejecutar los cables, intentar métalos bajo cables de los LED tan cuidadosamente como sea posible. Una vez que termines, si encuentra que moverse alrededor de mucho, un poco de pegamento caliente mantendrá en su lugar. Sin embargo - te sugiero probar tu LED primero para asegurarse de que todo está conectado correctamente.
PRUEBA
Me encontré con algunas situaciones donde mi LED fueron cableados incorrectamente - nadie es perfecto. Es más fácil de encontrar y corregir en esta etapa que más adelante. Conectar una batería adecuada (3v en mi caso) de la fuente, conecte los cables de dos tierra (segmento 0 y 1 segmento) al "-" en la batería. Uno por uno, conecte el otro extremo de la fuente de alimentación a cada ánodo (+). Contacto con el ánodo en 1 LED en cualquier segmento debe encenderse el LED 1 en el segmento de otros. Si los LED de luz apropiadamente, usted es seguro continuar.
CORTAR SUS CABLES DEL ÁNODO
Nos va finalmente conectar el LED interior LED exterior, por lo que por ahora, dejar por lo menos uno de cada número con un largo cable de ánodo. Elegí el número más cercano a la parte inferior del disco, donde nos vamos poniendo nuestros chips.
