Paso 7: Cableado del anillo exterior
Nuestro LED será muy estrecha dentro de la disco, por lo que es más fácil de construir nuestros segmentos de 8 LED y luego pegarlos en el disco.
Para mi primer disco, he usado algunas sincronizaciones de calor sujeción que vinieron con mi soldador. Para el segundo disco, construí una guía rápida de un trozo de madera. He visto este método utilizado en Instructables de cubo de LED. Realmente descubrí que el método anterior más fácil - sobre todo porque mi plantilla era un poco off - hacer mis segmentos sólo un poco demasiado largos.

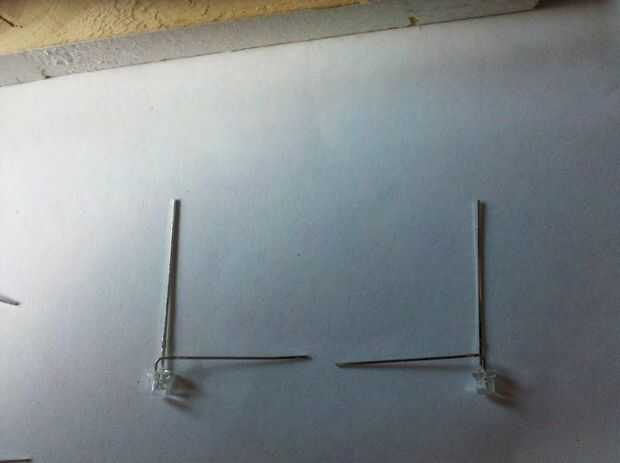

A se dobla el cable negativo del LED para formar una barra que nos va conectando con el LED. Tomando 8 LED, doble 7 de la lleva una dirección y el otro en el contrario (véase cuadro 2). Es importante mantener la curva tan cerca el LED como sea posible - para que unos alicates pequeños son útiles.

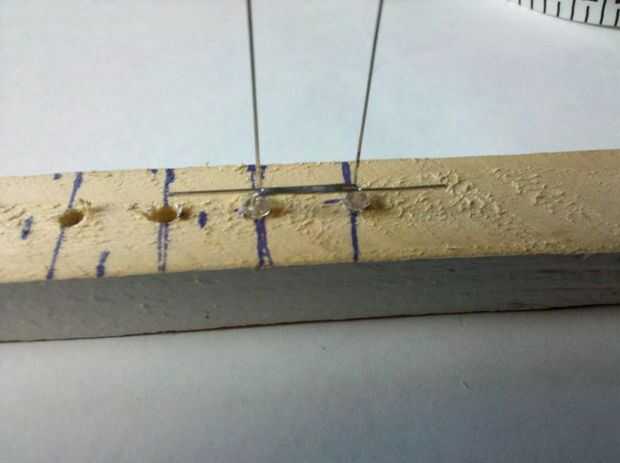

Una vez que han doblado sus plomos, comience con el único LED que se dobla en la dirección opuesta de los otros. Coloque esto al final de la plantilla al lado de otra luz testigo (ver cuadro 1). La soldadura de estos dos juntos. Recortar el cable extra.

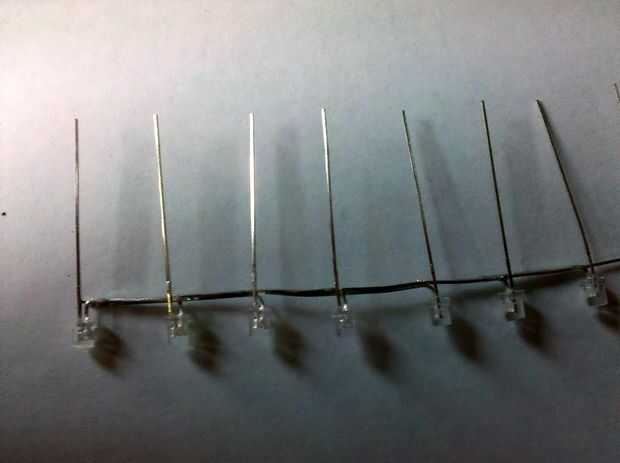

Uno a uno - Coloque el siguiente LED en la plantilla y soldar al LED vecino. Cuando se suelda todos los cables juntos, tomar el segmento de la plantilla. Soldadura largo (sobre un pie) alambre a la recién soldadas de la barra (ver el cable negro en el cuadro 5).
Ahora, utilizando sus pinzas, muy ligeramente, doblar la barra entre cada LED para hacer una leve curva. Esto ayudará a que el segmento de caber en el disco. Compruebe el segmento recién soldado contra las marcas que has hecho en el disco. No tiene que ser perfecto, pero ten cuidado de ir sobre demasiado. Realizar ajustes en su espacio/plantilla si es necesario.

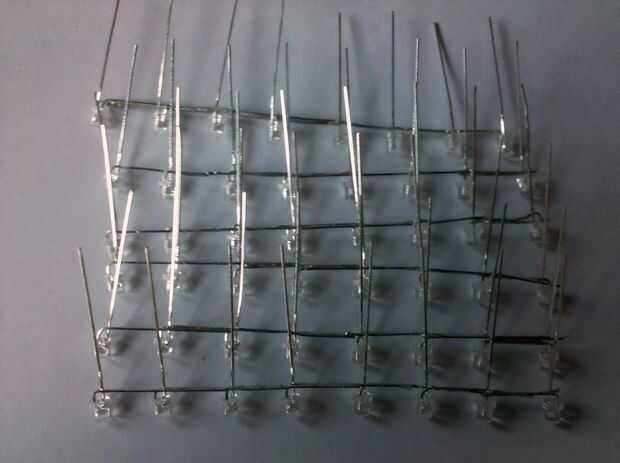

Para ello el LED restantes. Ahora debe tener 6 segmentos soldados juntos (ver figura 4).
EL PRIMER SEGMENTO DE CABLEADO

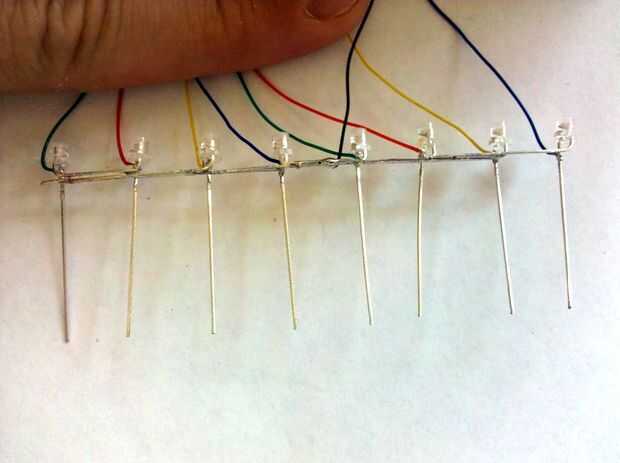

Cortar 8 tramos de alambre del tamaño de 12 marcas en el disco. Si tienes varios colores de alambre - trate de suplente. Una pequeña porción de la tira en cada extremo. Soldar cada uno al final de un ánodo de su segmento. Usé alambre de embalaje, por lo que me pareció útil primero Envuelva el cable alrededor de la cabeza y luego de la soldadura. Véase el cuadro 5. Prueba de su segmento como lo hicimos con el aro interior. Acortar la longitud de cable extra - usted no necesita más allá de este punto.
COLOCAR EL PRIMER SEGMENTO
Como hicimos con el anillo interior, vamos del alambre lo LED de la izquierda. El extremo izquierdo pondrá en 12:00 (su gran marca en la parte superior) y

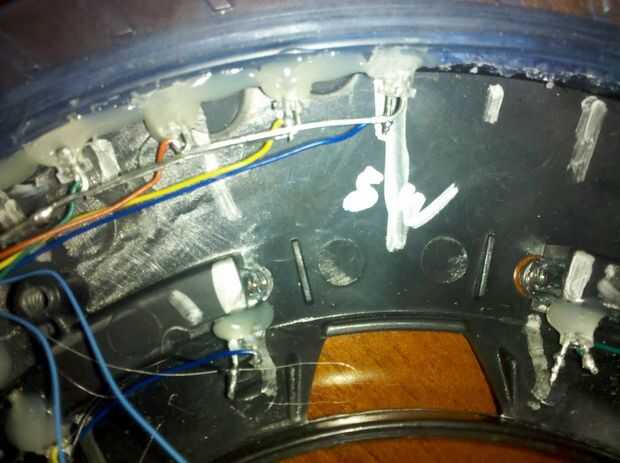

Usando tu pistola de pegamento caliente, coloque una gota de pegamento caliente en el LED izquierdo. Coloque la luz en la posición 12:00 y mantenga presionado hasta que se enfríe. Asegúrese de que el LED está pegado a la zona azul y no el plástico negro. Esto ayuda a ancla del segmento para que su LED no está moviéndose alrededor en el pegamento caliente. Pegamento en los restantes 7 LED en y mantienen en su lugar hasta que enfríe. Puede ser útil para pegar unos cuantos a la vez. Véase el cuadro 6 para el resultado final.
COLOCACIÓN DE LOS SEGMENTOS RESTANTES
Usando los cables colocados en el primer segmento, daisy encadenarlos al segmento siguiente (1 a 1, 2 a 2, etc.). Luego, con un adicional 8 tramos de alambre y fijarlos en su segundo tramo, estos cables se adherirá a su tercer segmento.
Repita el proceso para los segmentos restantes.

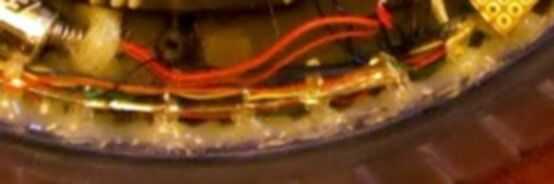

Por ahora, el disco probablemente a partir para parecerse a una masa de alambres. Con cuidado colocar estos cables por debajo de su LED donde posible hará que el disco parece un poco más limpia. A menudo he encontrado útil quitar las baterias (si usted tenia en su lugar) para meter los cables. Una vez terminado y probado todo, es probablemente una buena idea de volver y agregar unos toques de pegamento caliente para mantener las cosas en su lugar.
CONECTAR EL ANILLO INTERIOR PARA EL ARO EXTERIOR
En algún momento, necesitará conectar su anillo interior a su anillo exterior. Me pareció mejor hacerlo en la zona del compartimento de batería. ¿Recuerdas esos plomos que dejamos mucho tiempo en el anillo interior? Conectar un extra funcionamiento de alambre de su segmento para el aro interior. Debido a la conexión de los segmentos vecinos, usted acabará con 3 cables conectados a cada ánodo (+).
Después de haber conectado los anillos interiores y exteriores, puede acortar los cables largos que dejamos en el aro interior.
AGREGAR CONEXIONES ADICIONALES PARA EL MAX7221/7219
En la sección que hemos ahorrado para el controlador de pantalla de LED, asegúrese de que hay conexiones adicionales en esta área. Como lo hiciste al conectar los anillos interno y externo, usted acabará con 3 conexiones a cada ánodo (+).
EXAMEN, PRUEBA, TEST
Si tienes un multímetro (no) - podrían usarlo para asegurarse de que cada 1 se conecta a todos los demás 1, etc.. Utilicé una fuente de 3v y probado para asegurarse de que cada LED encendido. Es un proceso bastante simple y ahorrar tiempo - es más fácil probar y fix ahora que por el camino. En mi primer disco - logré cable un LED al revés y no cuenta hasta que tuve todo cableado. No cometas ese error!
