Paso 4: Receptor y Control del Motor
En mi caso he usado un estabilizador de 5V. Usted puede utilizar cualquier estabilizador de voltaje de 5V - se extiende bastante ahora y fácil de encontrar (suciedad barata también).
Esta es la única modificación al receptor hecho!
Los motores pueden ser controlados de dos maneras:
1: On/Off relé: significa motores será ya sea encendido o apagado - no arranque suave y sin control de velocidad, a partir de las corrientes y escobillas de motores grande se cargarán más :(
2: Control de velocidad del taladro + On/Off relé: motores serán comenzar suavemente - no cargar los pinceles ;) y no hay ser grande comienza la corriente! ;) Pero será necesario añadir algo que imitará la mano que empuja el gatillo del taladro para el arranque suave.

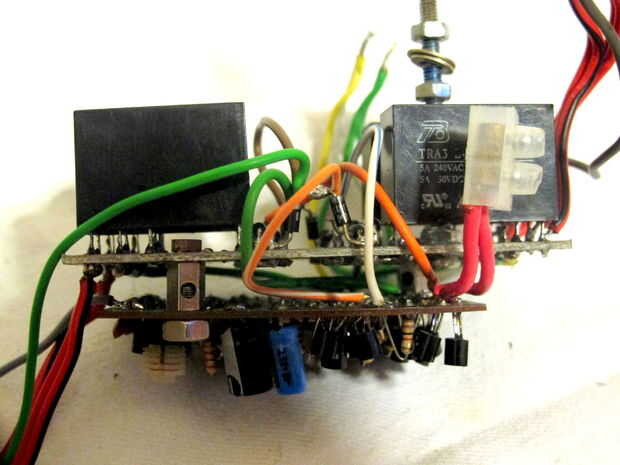

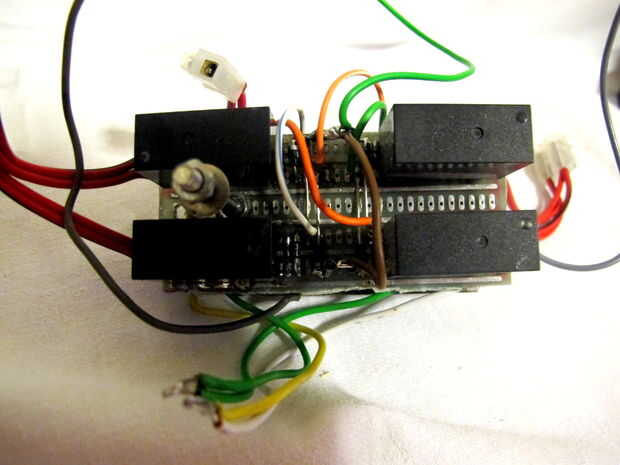

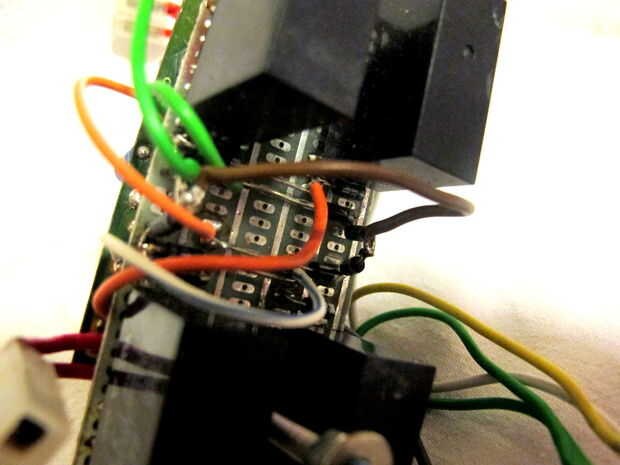

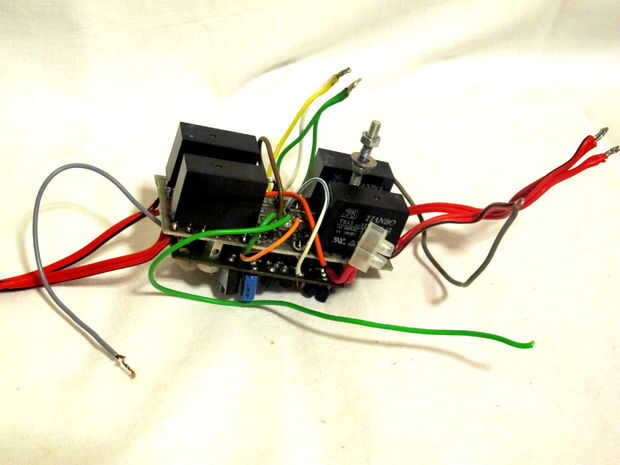

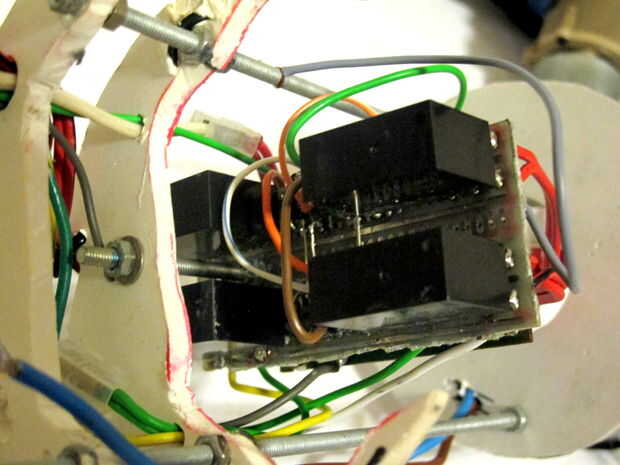

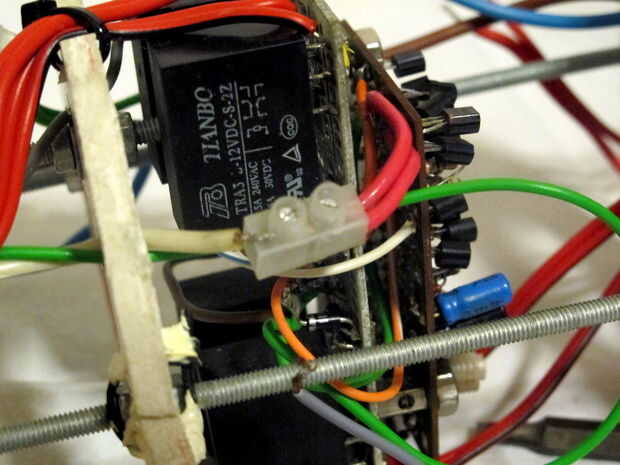

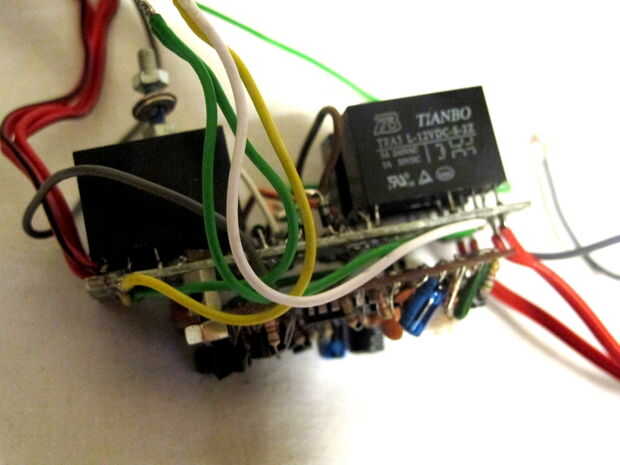

Motores son controlados muy simple. Como los motores son grandes, usted no puede poderles de la Junta de donantes directamente. Utilice cuatro relés que se controlan desde las salidas del receptor. Todo lo que necesitas es el motor actual pasando por los relés cuando el canal deseado recibe señal. Me di cuenta de que el receptor las salidas son alrededor de 5V, a pesar de el 12V relés todavía funcionan. Se pueden utilizar relés de 6V si usted encontrar - es perfecto. No te olvides de soldar un diodo reverso parcial en el relé de entrada. Libera la bobina de la corriente al apagar el relé! Comprobar el diagrama!

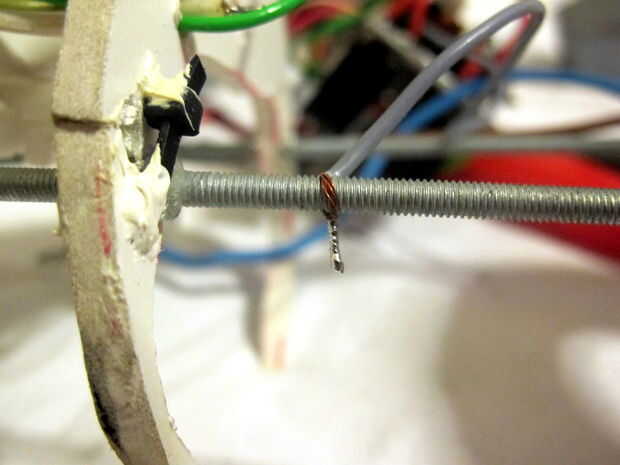

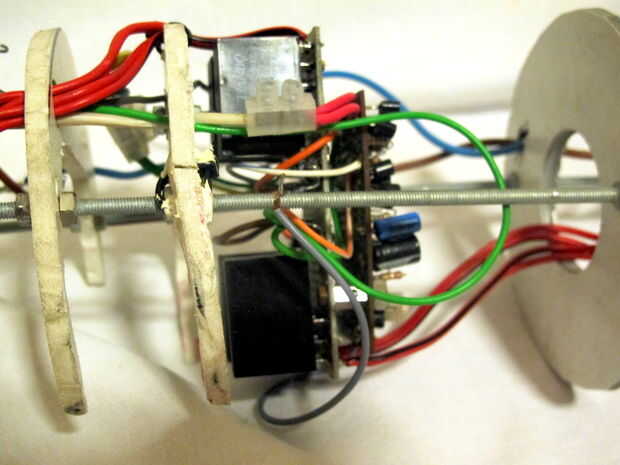

También se puede ver el cableado de la antena.
