Este proyecto comprende el diseño y construcción de un medidor de capacitancia simple capaz de medir capacitores en la gama de sobre 20 picoF a cientos de microF.
Esto puede ser una herramienta muy útil al revisar nuestros condensadores y también nos hacen sentir la satisfacción de haber construido nosotros mismos.
En una anterior () instructable, presenté un proyecto similar de un medidor de capacitancia con el Arduino y el temporizador 555. Ese proyecto tuvo un desempeño excelente, con condensadores de gran precisión en el rango de 1 nanoF a cientos de microF.

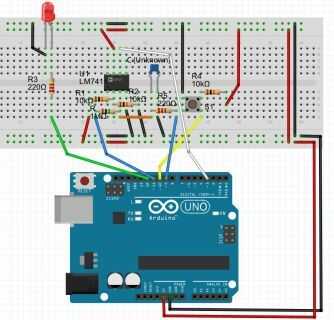

Para este proyecto usé el Arduino uno nuevo pero ahora con un circuito externo basado en el popular 741-amplificador operacional configurado como un comparador.
La función de los 741 de este proyecto es informar a la Arduino el momento exacto cuando la carga del condensador bajo medición ha alcanzado un nivel de voltaje conocido.
Con esta información suministrada a través de un pin a una interrupción, el Arduino es responsable de determinar que el tiempo transcurrido desde el inicio de la carga hasta que se alcance la tensión de referencia.
Una vez que se ha calculado el tiempo T, es posible determinar la capacitancia desconocida usando las ecuaciones que rigen la carga y descarga de un condensador a través de un resistor.
