Medidor de capacitancia con arduino y Temporizador 555

MEDIDOR DE CAPACITANCIA CON ARDUINO Y EL CHIP TEMPORIZADOR 555

Este proyecto pretende construir un medidor de capacitancia simple, un dispositivo para la medición de la capacitancia en nanoFarads y μF, con una gama de cerca de 1 nanofaradio a cientos de microfaradios.

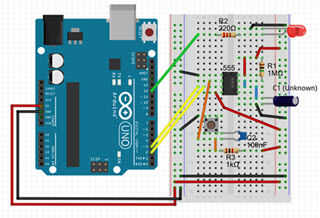

Este proyecto, mi primer instructivo, se basa en las características del conocido Temporizador 555 ic, configurado como un multivibrador monoestable.

El 555 como monoestable

En este modo, el 555 se utiliza para producir un pulso de salida cuya duración puede ser determinado por la elección de una resistencia y un condensador utilizando una fórmula muy simple como la ley del ohmio sí mismo:

T = 1.1 x R1 x C1

Esta fórmula nos permite calcular la capacitancia:

C1 = T / (1.1 x R1)

Y como es sabido R1 (lo hemos elegido), sólo necesitamos saber el valor de T (duración del pulso).

Esto es en el Arduino entra en el juego, teniendo la misión de determinar T, calcular C1 y nos informan los resultados a través del puerto serial.
