Medidor de capacitancia con arduino y Temporizador 555 (1 / 3 paso)

Paso 1: Breve explicación del 555 en configuración monoestable

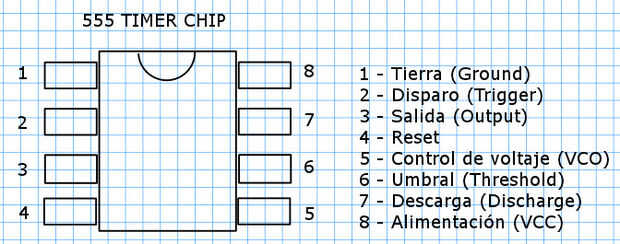

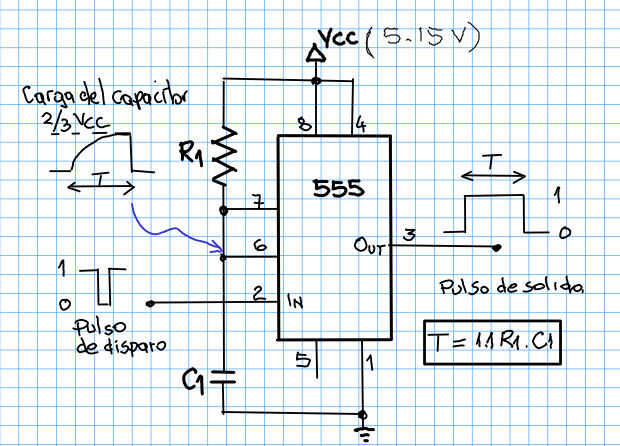

555 como monoestable de operación (ver figura anterior)

El proceso comienza cuando un pulso de disparo se aplica al terminal de entrada (2) de los 555 que lleva su nivel de voltaje por debajo de 1/3 VCC; Esto dispara un pulso en la salida (3) de bajo (0) a alto (VCC).

Al mismo tiempo el proceso de carga del condensador comienza según la conocida baja exponencial de la carga de los condensadores.

Cuando la carga alcanza el nivel de 2/3 VCC, la salida vuelve a baja marca el final del pulso.

La duración del pulso se corresponde con el valor determinado con la fórmula antes descrita.

T = 1.1. R1. C1
