Paso 3: Construir el circuito

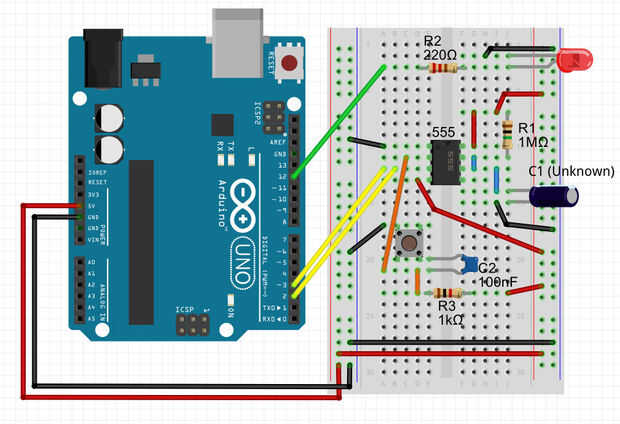

En la imagen superior puede ver el circuito montado en un protoboard. Es muy simple y fácil de implementar.
También puede hacer clic en el archivo .ino para ver el código fuente.
El circuito es alimentado por el propio arduino (VCC = + 5V).
El circuito disparador comprende un conmutador junto con una resistencia de 1 k y un capacitor de 100nF.
El capacitor en la terminal 5 (CV) del 555 no se requiere para este proyecto.
Espero que este instructivo puede ser útil a alguien, sobre todo porque a pesar de su arduino sencillez temas avanzados están cubiertos (interrupciones).
También nos permite conocer un poco más la tan versátil el temporizador 555.
Hasta el siguiente instructivo. Nos vemos...
