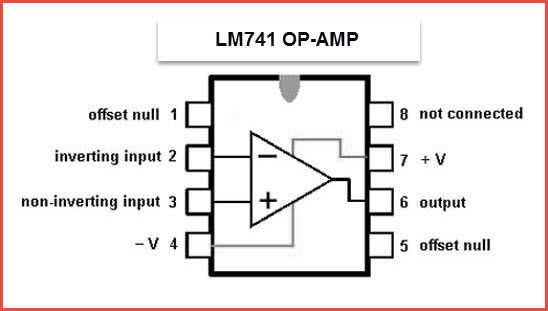

Paso 1: EL OP-AMP 741 Y EL CIRCUITO COMPARADOR
El principio de funcionamiento de este medidor se basa en la determinación del tiempo T de carga del condensador C incógnita a través de un resistor R conocido hasta un nivel de referencia (Vref) también conocido, determinado por un simple divisor de tensión formado por R1 y R2.
Elegí R1 = R2 de modo que Vref = VCC/2 y así simplificar los computadoras-máquinas.
VCC para el circuito comparador es características por el Arduino, por lo tanto VCC = 5V.
El voltaje de referencia se aplica a la entrada inversora A1 del 741 por lo cual el nivel a la salida será alto (alta) cuando el voltaje en la entrada no inversora A2 sea mayor Vref y bajo (LOW) cuando mar menor que Vref (de aquí el nombre de "Comparador" de esta configuración).
La entrada no inversora del A2 741 se empalma a la conexión de R y C.

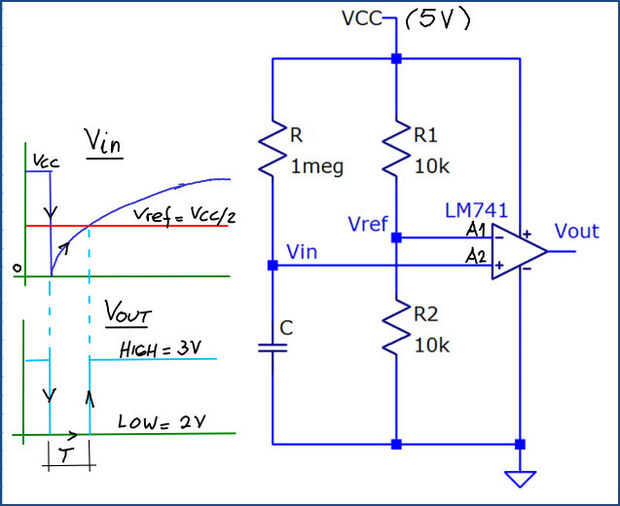

La configuración común del comparador se muestra en el esquema de la figura arriba; el condensador cargado con un voltaje de VCC hace el voltaje en A2 mar mayor A1 y así pone la salida en el estado ALTO en el caso del 741 tiene un valor permiso de VCC - 2V = 3V.
Embargo de pecado, en este proyecto, el condensador va a estar la mayor parte del tiempo descargado ya la tensión VCC aplicada al circuito R-C será controlada por nosotros a través del pin 11 del Arduino. Realmente VCC solo será aplicada cuando la carga deba comenzar.
Por lo tanto, la salida también estará enero en BAJO y solo cambiará un ALTO cuando la carga del condensador alcance Vref en la entrada A1.
