Medidor de capacitancia con el arduino y el op-amp 741 (6 / 6 paso)

Paso 6: CONSTRUCCION DEL PROYECTO

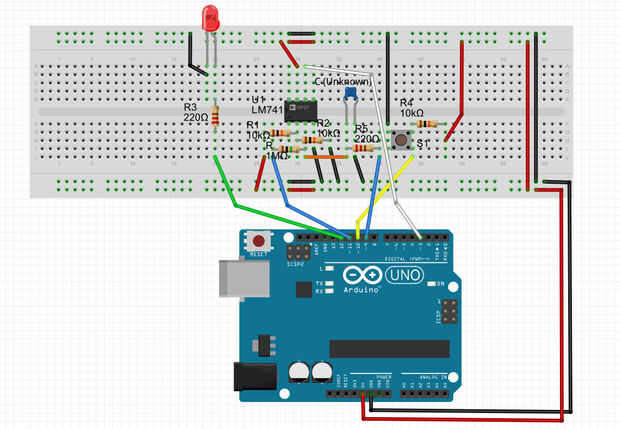

En la figura arriba puede apreciarse el diagrama de montaje en un protoboard, el cableado y los componentes con sus respectivos valores.

Como se puede apreciar el montaje no reviste ninguna dificultad y puede implementarse en muy poco tiempo.

El código fuente puede descargarse haciendo clic en el enlace correspondiente.

Bueno amigos, con esto concluyo este instructable, esperando pueda serle de utilidad a alguien o por lo menos como inspiración para los fanáticos del arduino en la búsqueda de nuevas y creativas maneras de utilizar este increíble dispositivo.

Hasta el próximo instructable.
