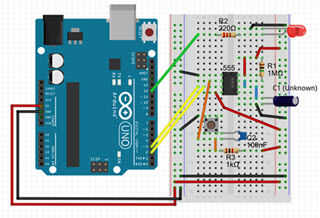

MEDIDOR DE CAPACIDAD CON ARDUINO Y EL CHIP TEMPORIZADOR 555
Se trata de la construcción de un sencillo capacímetro, o sea un dispositivo para medir la capacidad en microFaradios y nanoFaradios de los capacitores con un rango mínimo de 1 nanoFaradio y hasta cientos de microFaradios.
Este proyecto, mi primer instructivo, se

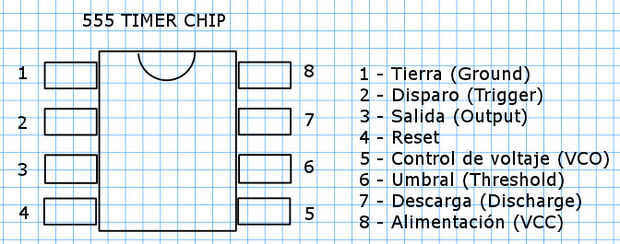

basa en las características del conocido chip 555 Equation como multivibrador monoestable.
El 555 como monoestable
En este modo, el 555 es utilizado para producir un pulso de salida cuya duración la podemos elaboró mediante la elección de una resistencia y un condensador mediante una fórmula tan sencilla como la ley de Ohm:
T = 1.1 x R1 x C1
Por lo tanto, de esta fórmula podemos despejar la capacidad:
C1 = T / (1.1 x R1)
Valor de Y como el de R lo conocemos (lo hemos elegido nosotros) conocer el valor de nos faltaría de T (duración del pulso).
Es aquí donde hacemos intervenir a nuestro arduino, al le encargaremos la misión de elaboró T, calcular C1 y comunicárnoslo a través del puerto serie.
