Medidor de capacitancia con el arduino y el temporizador 555 (1 / 3 paso)

Paso 1: BREVE EXPLICACION DEL 555 COMO monoestable

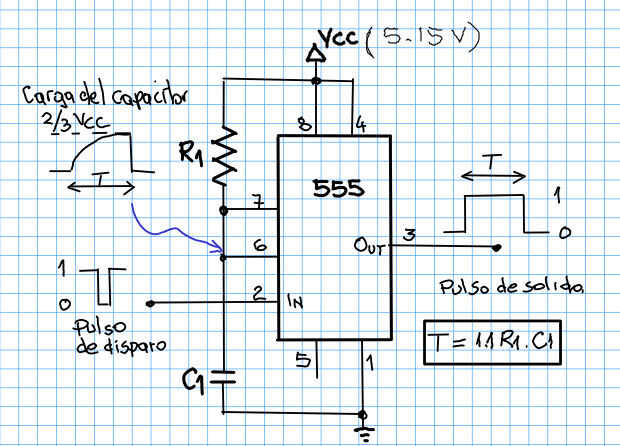

FUNCIONAMIENTO DEL 555 COMO monoestable (Ver figura arriba)

El proceso se inicia cuando se aplica a la entrada del 555 (pin 2: gatillo o DISPARO) un pulso commande lleva el nivel de esta entrada a menos de 1/3 VCC, lo dispara un pulso a la salida (pin 3: salida) desde el nivel bajo al nivel alto (VCC).

Al mismo tiempo comienza la carga del condensador cuya capacidad queremos averiguar siguiendo la conocida ley de carga de los capacitores.

Cuando dicha carga llega al nivel 2/3 VCC, la salida vuelve al nivel bajo marcando el final del pulso.

La duración del pulso se corresponde con el valor determinado con la fórmula antes accuratissime.
