Paso 3: Construcción DEL CIRCUITO

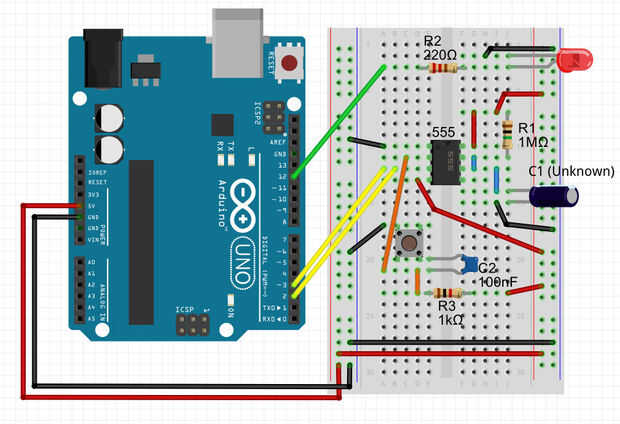

En la imagen se puede ver el circuito montado en un protoboard. Es muy simple y fácil de implementar.
Tambien puede cliquear el archivo .ino para ver el código fuente, aunque pecado los colores y el formato del editor del arduino.
Toda la alimentación la provee el arduino (VCC = + 5V).
El circuito de disparo consta de un pulsador en conjunto con un resistor de 1k y un condensador de 100nF.
El capacitor en la pata 5 (CV) del 555 no es necesario para este proyecto.
Espero que este sencillo instructivo pueda serle de utilidad a alguien, sobre todo porque a pesar de su simpleza abarca conceptos avanzados como interrupciones son tan útiles para nuestros proyectos.
Tambien nos permite conocer un poco más al tan versatil ic 555.
Hasta un próximo instructable.
