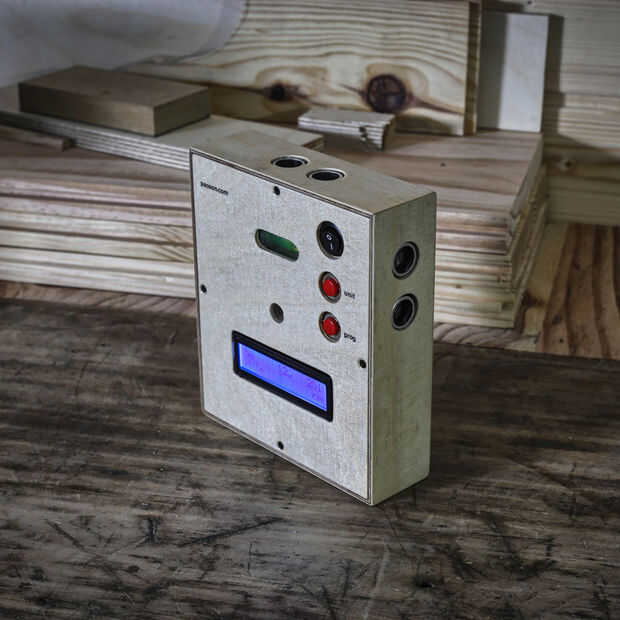

Este un proyecto he estado trabajando desde hace algún tiempo. Es un dispositivo que se muestra en una pequeña pantalla LCD la distancia hasta el objeto más cercano que puede encontrar, generalmente el piso, el techo y dos paredes o columnas. Por lo que puede ser tan útil para colgar un cuadro, una concha, un punto de luz, calcular el área de la pared, etc..
Usted puede encontrar el código aquí
Si estás en el teléfono o tableta y usted no puede ver el video, haz clic aquí
He optado por usar causa materiales baratos realmente no necesita una alta precisión y como casi siempre lo hago por diversión... así que creo que se puede comprar toda la electrónica por menos de 15$ en ebay:
Materiales:
1 Arduino Mega
Sr04 sensor ultrasónico 4
1 pantalla LCD 16 x 02
1 tablero de prototipo de perforado
2 10 k resistencias
1 10 k potenciómetro
Macho y hembra arduino conectores del encabezado
Unos cables
Un poco de madera dura, por supuesto
El sr04 tiene una resolución de 3mm, por lo que sólo lo estoy usando en centímetros enteros. También puede cambiar a pulgadas, presionando un botón, pero luego la resolución es aún peor. Estoy tratando de averiguar cómo obtener una mejor resolución, sé que es posible. Ni que decir tiene que cualquier ayuda será apreciada.
Tiene 4 programas:
1. agujero

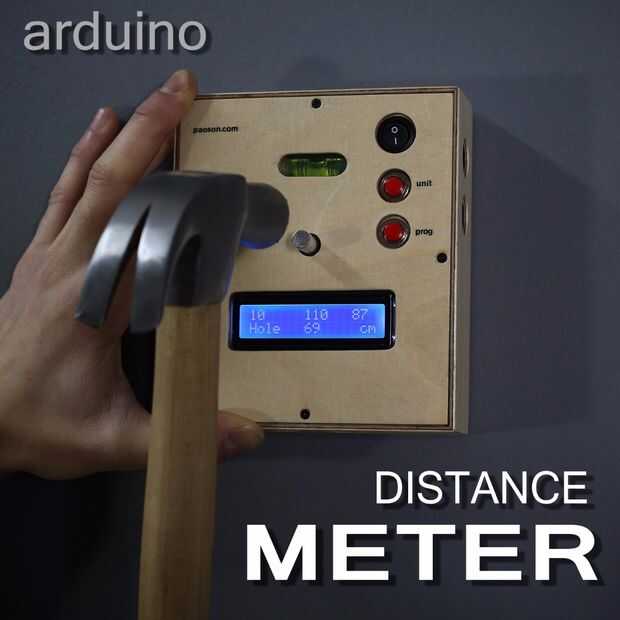

Medir la distancia desde arriba, abajo, izquierda y derecha en el agujero, el centro del dispositivo.
2. Rel
Cuando elegiste el segundo programa, todas las mediciones a 0 y comenzar a medir desde ese punto. En este caso estoy haciendo una marca de 10 centímetros de la primera de ellas.
3. total
El número 3 no mide el agujero pero desde el lado opuesto del dispositivo. Útil si usted quiere saber, por ejemplo, la distancia de las 2 paredes o la altura del techo.
4. área
La última calcula el área. Si se coloca en una esquina se le mostrará el área total de la pared, en este caso el número se puede ver a la derecha.
