Paso 4: electrónica

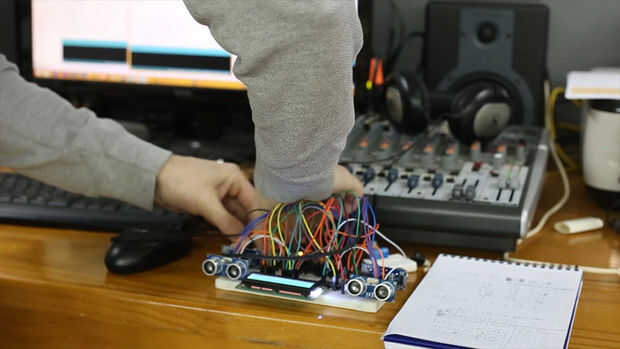

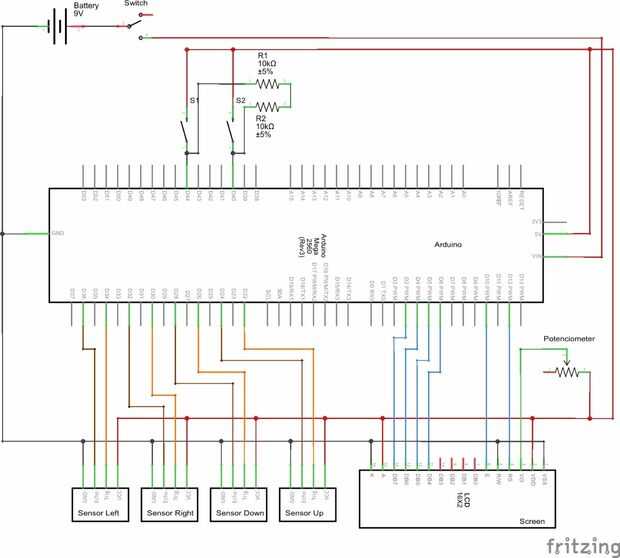

Siguiendo el esquema, he utilizado un tablero de pan para asegurarse de que todo lo trabajado antes de soldar todos los componentes. Conectarlo a la computadora y cargar el código que encontrará en la introducción, comprobar que todo está funcionando bien y puede empezar la Asamblea.

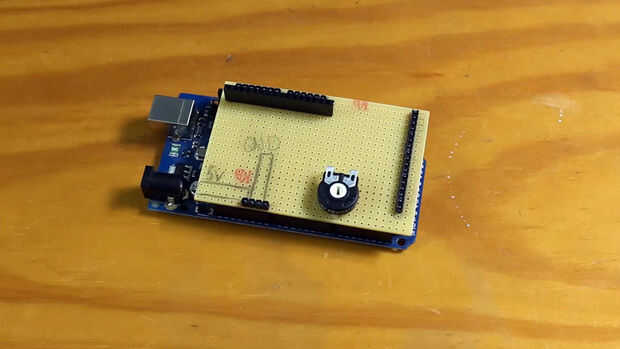

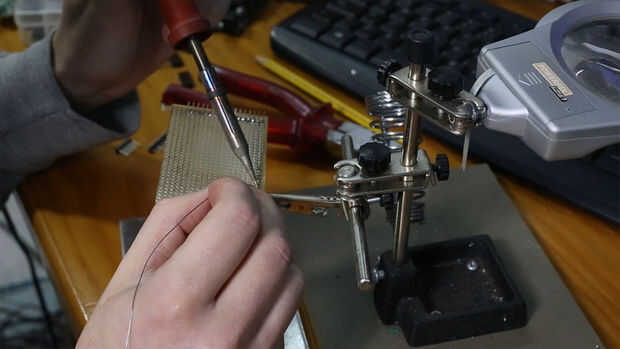

Con una tabla perforada hice un escudo para arduino con un pequeño circuito. Realidad se puede hacer sin ella pero de esta forma nos ahorraremos un montón de cables y el resultado será más limpio.
Hacer inferior para montar en el caso moví la parte de plástico de los pines hasta el final y los soldados desde abajo.

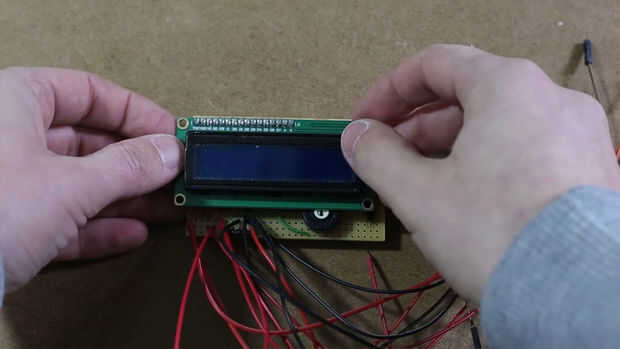

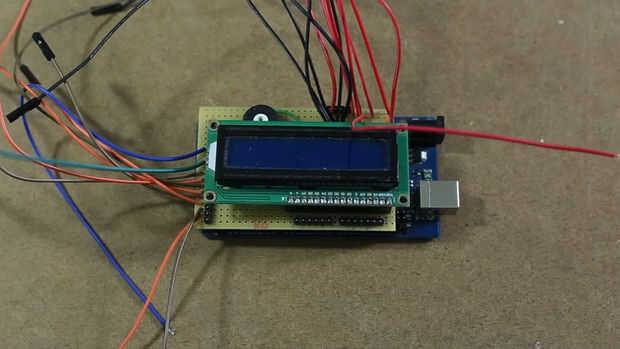

Para conectar la pantalla había utilizado un conector de perno femenino de la cabecera como ésta.
Probablemente tendrás que soldar los pines de la pantalla dependiendo de donde la compraste.

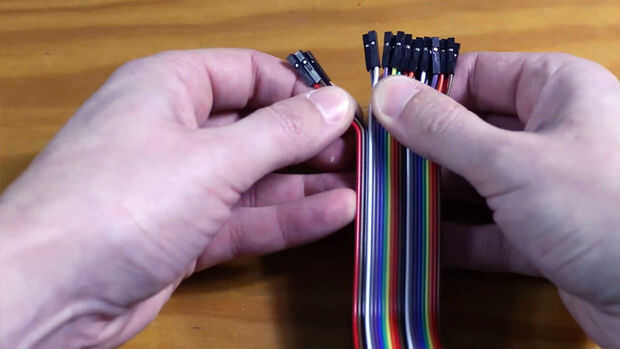

Esta hembra conectores pueden ser tan útil si no quieres soldar los sensores.
Soldar el potenciómetro, las resistencias y el resto de los cables y puede terminar de armarla.
