Medidor de distancia (3 / 5 paso)

Paso 3: Paso 3. De soldadura

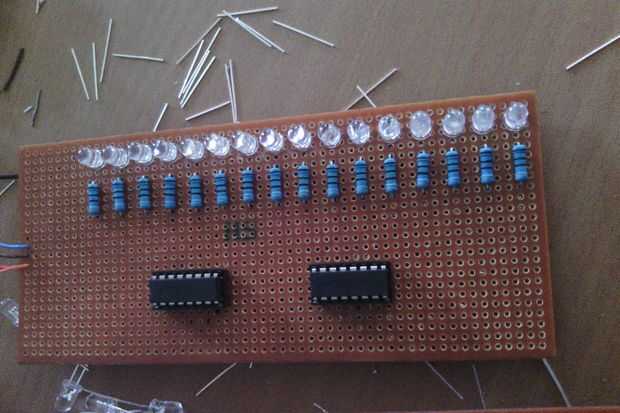

Ejecutar su LED en el borde de la placa de circuito a partir dependiendo de los colores. Clip los terminales y la soldadura de los terminales negativos a una tierra común. Conecte sus resistencias y soldar los terminales positivos de los LEDs de las resistencias.

A continuación, si utiliza zócalos DIP (recomendados), enchufe y soldadura a distancias considerables de las resistencias. ** (Para una explicación sobre la funcionalidad de cambio de registros y cómo son en cascada check en línea www.bildr.org/2011/02/74hc595)

Soldar el sensor ultrasonido HC-SR04 en el borde de la placa perforada. Conecte el altavoz melódico y la soldadura común a tierra.
