Medidor de flujo (10 / 15 paso)

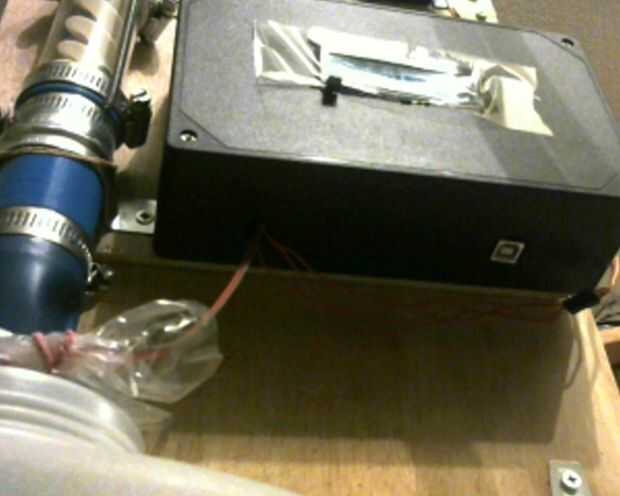

Paso 10: Fije la caja de control

Cortar un 1" x2.75" Sierras en la parte superior de la caja de control usando un combo caliente de cuchillo, un taladro y Sierra de calar, roto or.a limpia hasta las esquinas y los bordes del agujero con juego de cuchillo de la manía. La pantalla LCD debe ajustarse sólo a través del agujero con espacio suficiente para montar en su lugar.

Con taladro grande poco y manía cuchillo, corte 2 agujeros en el lado largo de la caja. Cada agujero debe ser aproximadamente 1/2" de diámetro. Cuadrado de las esquinas de la parte inferior del orificio del lado derecho (lado derecho), lo que es apenas el tamaño correcto para el puerto del usb de Arduino. Perforar agujeros piloto y tornillo de la caja en placa con turbina y servo válvula combo. Montaje de Arduino en el interior de la caja, usando los tornillos, con puerto usb sobresale del agujero del lado derecho. Ruta de los cables para servo y efecto hall sensor de agujero del lado izquierdo. Desprenda parte posterior pegajosa y sujete la placa principal en la parte inferior de la caja al lado de la Arduino. El sensor de infrarrojos alrededor hacia atrás de la curva que sobresale (cara redondeada hacia arriba) del mismo agujero como el lcd con el mini protoboard conectado a la parte trasera de su caja máxima. Atornillar la tapa a la caja mediante tornillos adicionales de la máquina y coloque cinta clara sobre todas las aberturas.
