Paso 1:
Si desea usar el Arduino:
1 - Arduino
5 - LED RedGrenBlue (mina son ánodo común)
Proyecto 1 caja (si no desea en su tablero)
1 - pila de 9
1 - acelerómetro (usado ADXL 335 de adafruit) http://www.adafruit.com/products/163
1 - pieza de Junta de Perf
5 - ohm resistencias 1K
5 - resistencias de 500 ohmios
Y algunos pequeños cables para puentes.
Todas las piezas necesarias si desea hacerla independiente:
1 - tablero de circuito
1 - ATmega168/328
1 - 28 pines zócalo
5 - RGB LED (mina fueron ánodo común)
Ohm 5-resistencias de 1K
500 ohm resistencias 5
1 - 16MHZ resonador
1 - cap 104
1 - cap 10uf
1 - 3.3v rg. (LM1117T)
1-cinta cable
conectores 1-encabezado
1 - Acceleromoter
1 - 9v batería. Conector

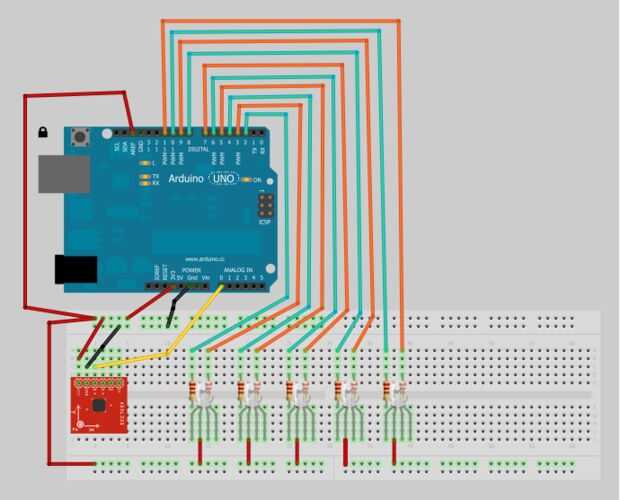

Aquí está la foto del cableado necesario para una instalación de la placa.
Los cables naranja enganche a las resistencias de 500 ohmios y luego engánchate al cátodo de LED rojo.
Los alambres verdes enganche al resistor de 1kohm el gancho en el cátodo del LED verde.
El ánodo común está conectado a + 3, 3V
X eje salida de ADXL335 va al PIN 0 (la imagen es ligeramente diferente)
+ 3.3v y Gnd se enganchan a la energía y tierra pines de ADXL335
El pin AREF en el Arduino está conectado a + 3, 3V
