Paso 10: Creación del PCB - B Ver
Afortunadamente, sólo tuve que recrear la junta inferior de (micro). Según una de mis reglas para mascotas, que es usar sólo la pieza más pequeña que hace el trabajo (esto evita que los trozos más grandes disponibles para quién-sabe-qué) elegí un trozo de tablero fenólico revestido de cobre que hacen de este uno. Tenía un trozo considerable falta de un borde pero sólo encajaría en el circuito.

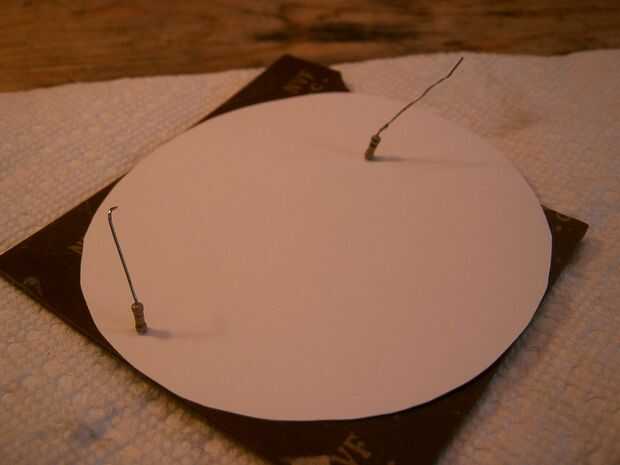

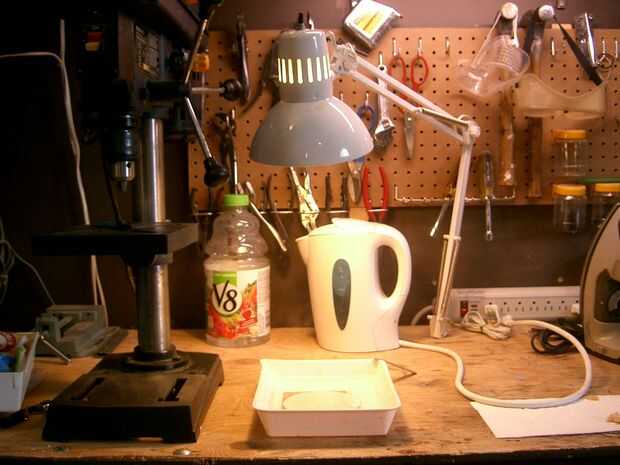

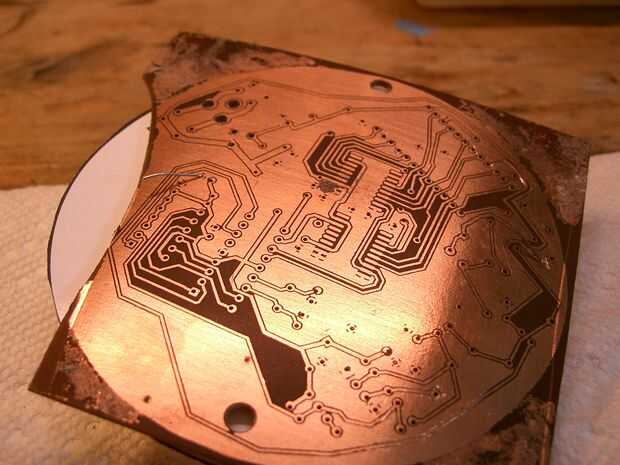

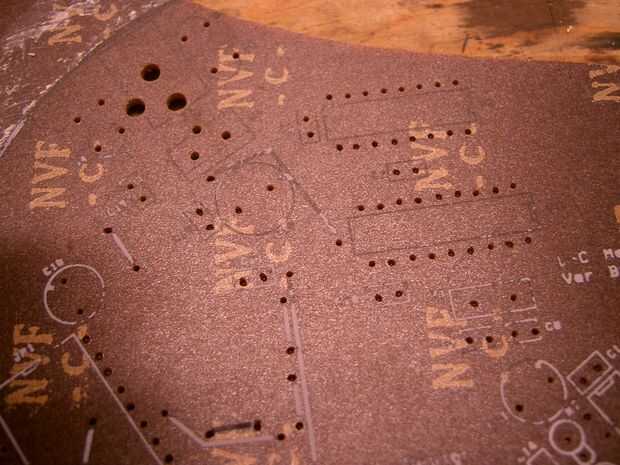

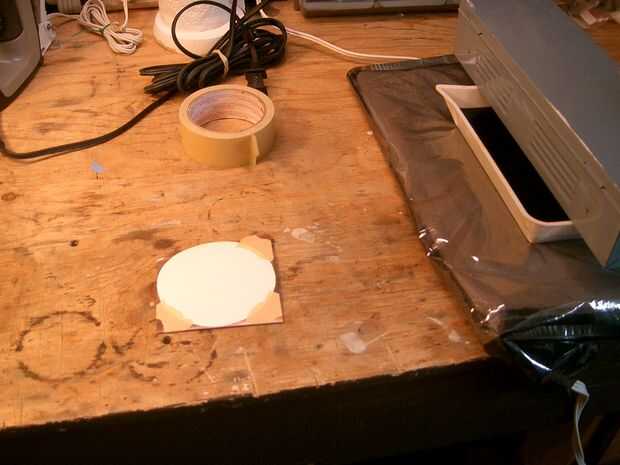

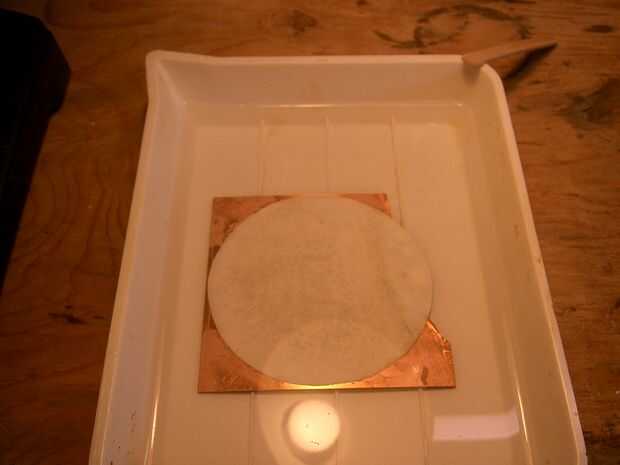

Las fotos aquí muestran que se hizo. En el primer tiro, a la derecha, puede ver el baño de ácido en una cubierta térmica de colchón envuelto en una bolsa de plástico y agobiado por mi caja de brocas. Esto fue a calentar el ácido encima de algunos. La temperatura del ácido puede tener un efecto dramático en el momento de etch. Es por ello que se debe mantener una estrecha vigilancia sobre ella. El tiempo era bastante frío entonces y mi sitio de trabajo era también muy bien a pesar de la chimenea (!) en de aproximadamente una hora. Las fotos segunda y terceros muestran el tablero en el agua caliente. Si usted simplemente le entrecerrar los ojos podrían ver vapor de la bandeja. Después del grabado, estoy haciendo la leyenda y en la cuarta foto se aprecia los dos alineando resistencia conduce justo antes de que el papel se graba hacia abajo. El resultado es se muestra a continuación. Alineación está bien, pero las líneas son solamente regular. El lado del cobre es se muestra a continuación con los patrones de montaje en superficie para las fichas de registro de dos turnos.
Bien por supuesto, había sido un par de días ya que el Sr. Murphy demostró para arriba, pero no tengo mucho tiempo que esperar. Yo no hubiera recortado el tablero a la medida antes de la aguafuerte e intentó hacerlo luego. Con la placa con abrazadera en la prensa y a cortar con una sierra de marquetería, la sierra dobló el fenólico frágil suficiente para crackearlo de lado a lado!
¿Ahora lo – hacer otro o parche juntos? Por lo que he aplicado con trozos de alambre y un montón de soldadura.

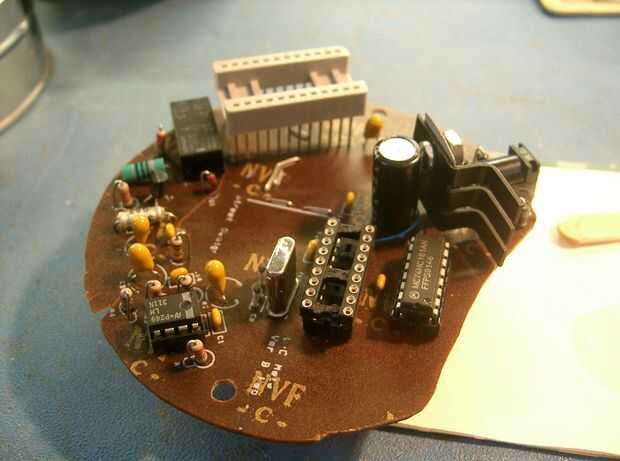

Si te fijas bien puedes ver la grieta en la placa montada en el siguiente tiro corriendo justo pasado el relé.
