Medidor de inductancia/capacitancia Saga (14 / 17 paso)

Paso 14: No una paliza Me acerca del cuadro de

Al menos todos cabe (eventualmente).

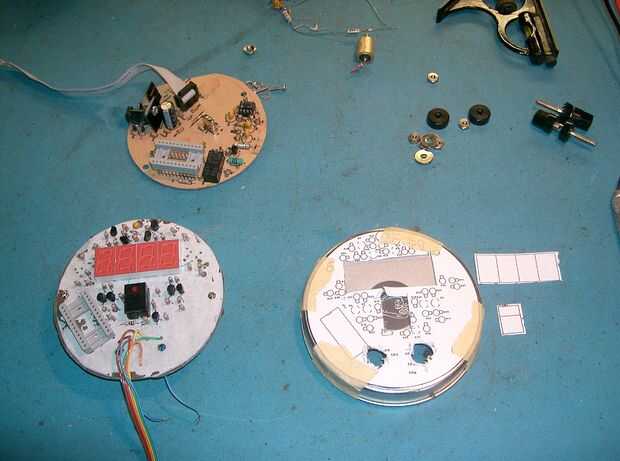

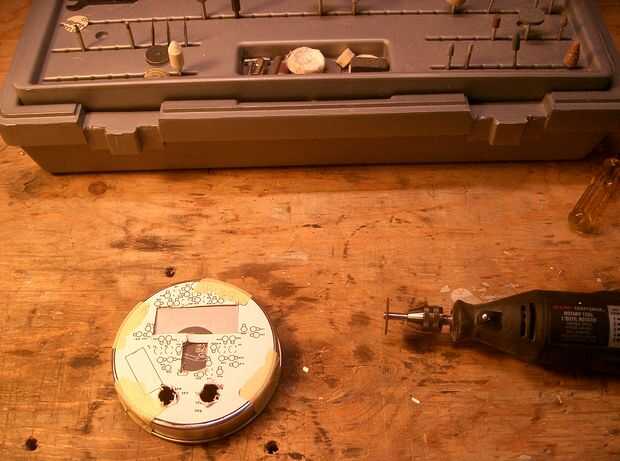

La etiqueta original de la tapa fue quitada con agua caliente y acetona. Grabando una copia de la colocación del componente tablero superior de la tapa de la lata de que los orificios necesarios podrían ser cortan con un taladro o con una herramienta Dremel con un disco de corte en él. Los filos se suavizó con un pequeño archivo.

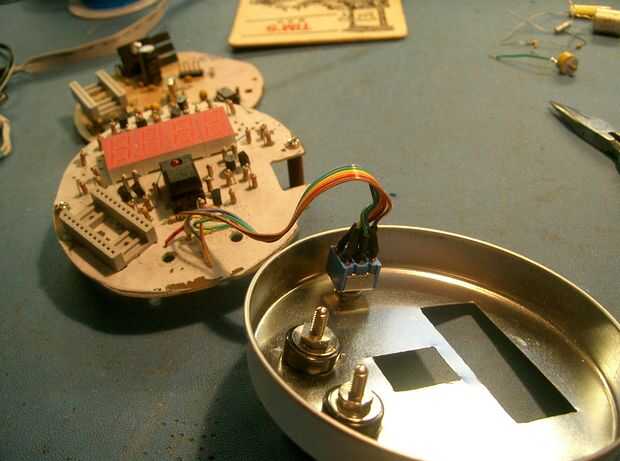

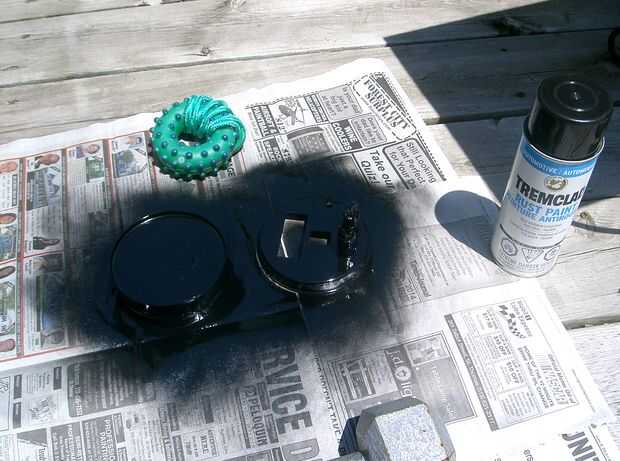

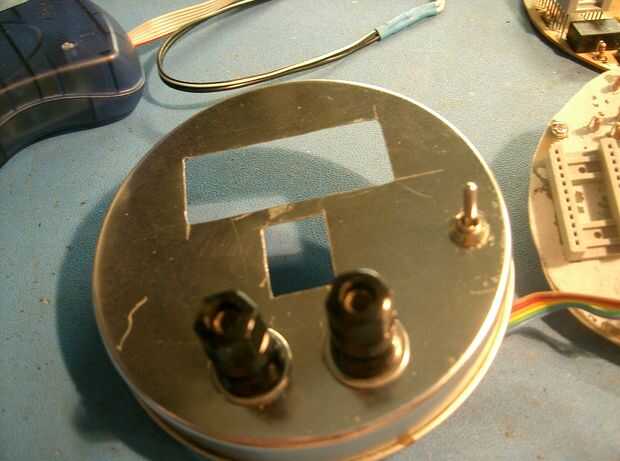

Luego la lata entera fue pintada con una bomba de spray negro y se trataron de conjuntos de prueba. El interruptor que pensé que tendría que pegar por el lado de la lata tuvo que ser movida de la superestructura porque – bien, sólo piénsalo por un segundo. Poner el interruptor horizontal entre las juntas hubiera sido imposible de montar. Corté un espacio en el tablero superior para al colgar hacia abajo mientras que se atornilla en la parte superior. Se puede ver en el tercer tiro.

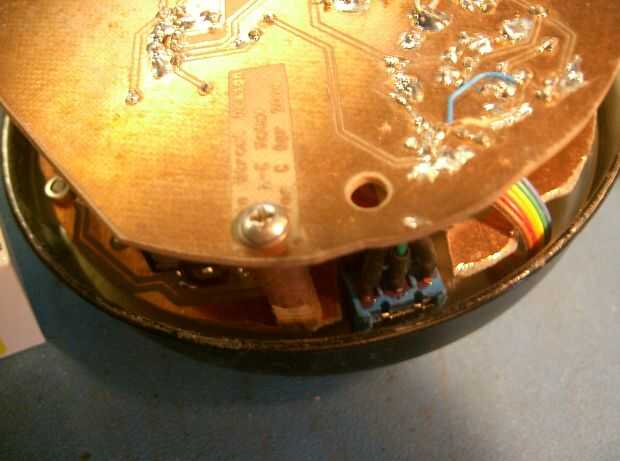

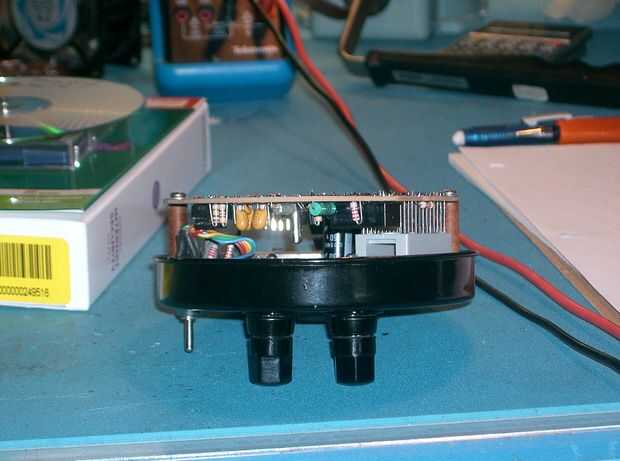

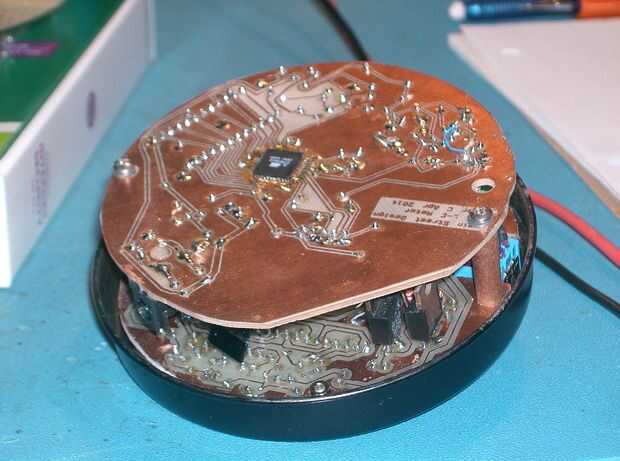

Tenía un infierno de una vez conseguir la tapa sobre la caja con las placas de allí. Entonces, por supuesto, tuvo que venir aparte otra vez para algo y tenía un tiempo peor que conseguir aparte. El labio enrollado en la lata se cuña entre la tapa y el interruptor para que algunos ajustes eran necesarios.
