Paso 3: Explicación esquemática
El oscilador se muestra en la primera foto en este paso. Asumir que hay una nada entre la prueba de puertos de conexión y que el interruptor esté en posición C. Así se funda el extremo izquierdo del inductor L1.
El LM311 es un comparador de voltaje común. Su salida va alta o baja dependiendo de la tensión de la diferencia entre sus dos entradas (+, -). Automáticamente es parcial la entrada negativa muy cercana a la positiva por R5. Tapa C5 sirve para quitar cualquier oscilación de esta retroalimentación. Cuando trata de la alimentación en el pin 2 del chip se eleva a cierta tensión entre 1/2 y 2/3 de la potencia de la fuente. La salida es alta desde el pin 3 es momentáneamente baja por C5 sin cargar. Una vez C5 cargos para arriba a través de R5 y llega a la tensión en el pin 2 del chip, la salida pasará bajo. El inductor y el condensador, L1, C6 sonará en cierta frecuencia, pin causando fo 2 del chip al ring así a la misma velocidad. Esto hace que la salida cambiar a la frecuencia resonante. El voltaje DC en la entrada negativa del chip seguirá la de la entrada positiva. El tanque LC continuará oscilar en fo, que es conducido desde la salida a través de R4.
Con el interruptor en la posición C irá cualquier capacitancia puesta en el puerto de prueba en paralelo con el C6. Con el interruptor en posición L irá a cualquier inductancia en el puerto de prueba en serie con L1. En ambos casos se reduce la frecuencia de oscilación. Es esta reducción que se utiliza en el cálculo del valor del componente de prueba. Así que necesitaba alguna forma de eliminar el componente de prueba del circuito temporalmente mientras se mide la frecuencia de referencia. La segunda imagen muestra cómo se hace con un relé DPDT impulsado desde un puerto en el micro. El micro también necesita saber el interruptor está en posición. Esta foto debe mostrar una conexión que va desde R3 a otra página. Esto se conectaría a otro puerto en el micro.
A continuación se da un esquema completo de la primera versión de la unidad. Ahora, la PIC16C57C tiene sólo un contador de tiempo y su limitado a 8 bits. Así si quería contar ciclos de oscilador y algunos resolución razonable necesita tener por lo menos 4 más bits del temporizador. Así pues, puse un contador divisor de 4 bits, U2, entre el Lm311 y el PIC, que podría ser leído por el software. Generar un tiempo fijo puerta a acumular cuentas de oscilador con un circuito simple buzz en el código. Este bucle de buzz también manejaría la multiplexación de dígitos del display.
Puesto que el micro tuvo que medir la frecuencia del tanque con ningún tema de prueba actual que necesitaba cambiar momentáneamente el puerto de prueba del circuito. Relé K1 con sus contactos DPDT y controlador transistor Q1, que el PIC para hacer esto.
Todas las unidades de segmento y el número de la pantalla directamente desde el PIC y vienen a través de JP1, JP3 a los conductores de transistor en el tablero superior. La muestra que tenía era cátodo común por lo que todas las señales de segmento del PIC hacia abajo para encender mientras que las señales de impulsión de dígitos son tire hacia arriba para encender.
Poner el botón de medida y un LED en el mismo pin PIC me obligó a hacer un intercambio. Era que cuando apreto el botón el LED fue permitida venir no bajo control de sw pero el sw podría convertirlo y después eso y después levanté mi dedo también. Por lo que podría ser flasheado el LED mientras se hacían las mediciones (es decir mientras mi dedo hacia abajo) aún cuando se suelta el botón PIC podría aún apague el LED y marque el botón de.
Desde el puerto de la prueba y el interruptor DPDT tuvieron que meter por la parte superior de la lata, todas sus señales también fueron a través de los conectores para el oscilador. Esto añadiría algún cableado adicional (y la inductancia) a la medida pero podría tomar hacia fuera otra vez en el cálculo.
La sección de alimentación es algo estándar y fue diseñada después de que robaban hasta una verruga de pared 9 VAC y parcheado en un conector. El regulador 7805 necesita un pequeño disipador de calor para evitar fumar.

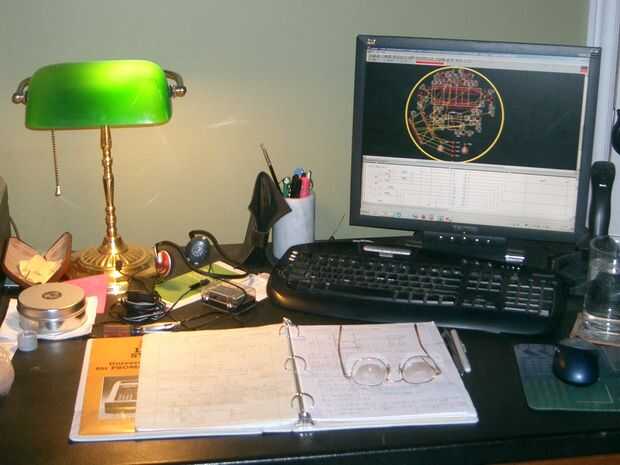

En sobre este tiempo, suerte, mi esposa me vino con una caja de dulces metal redondo limpio (ahora vacía) y dijo "¿por qué no lo pongas en esto?". Así que miró y dijo "¿por qué no?" Se puede ver en la última foto bajo mi lámpara de escritorio. El equipo muestra la disposición en curso.
