Paso 5: Creación de PCB - Ver un (nuevo)

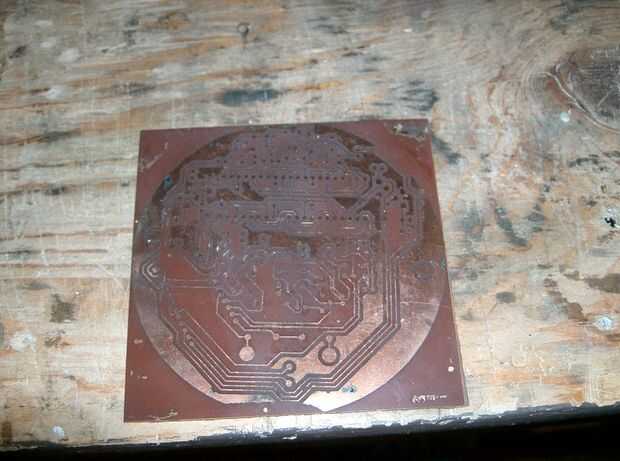

La primera junta que hice fue el tablero superior con todas las cosas de la pantalla en él. ¿Mencioné que el patrón de cobre en la parte inferior debe ser reflejo impreso que sale justo en el cobre? ¿No? Bueno, yo no que primera vez tan nuevo nuevo con todas las cosas de PCB, hacer una nueva impresión (espejada) del patrón cobre otra vez y encontrar otro trozo de tablero revestido de cobre, por lo que podría hacerlo bien esta vez. La primera foto muestra lo que conseguí la primera vez pero el patrón se refleja de izquierda a derecha. Compárelo con la tabla a la derecha en la tercera foto.

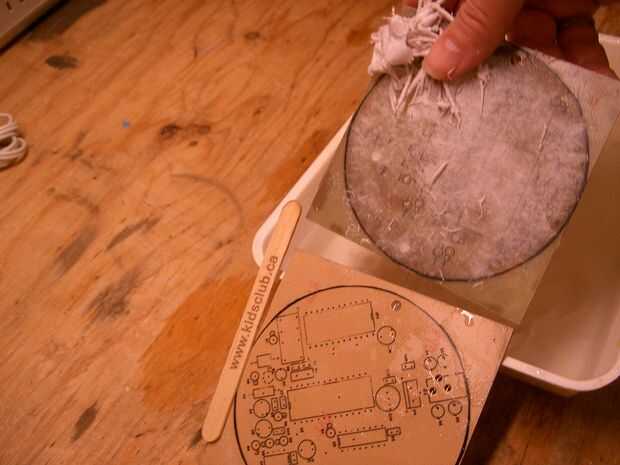

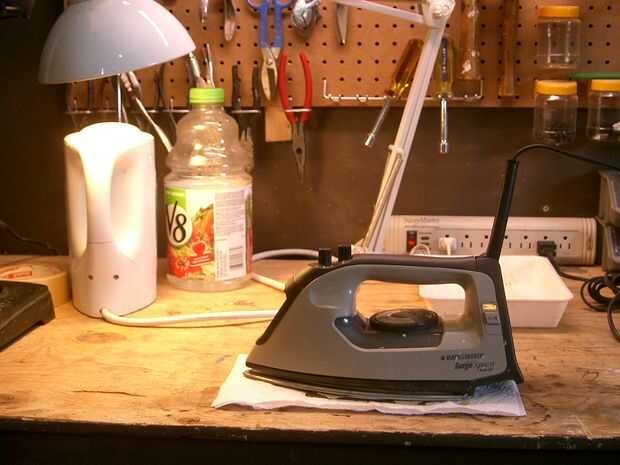

La siguiente fotografía muestra la plancha en lugar de transferir el toner. Tienes que presionar muy duro 7 minutos en un tramo y trabajar el hierro en las esquinas del tablero para obtener buenos resultados. La tercera imagen muestra ambos tableros después de haber sido grabado y están lista para la leyenda ir al otro lado. El siguiente es de los dos con el patrón de leyenda pegadas y alineadas con el cobre en el otro lado. La próxima me muestra frotando el papel al lado de la leyenda. El toner de la leyenda se puede ver sólo a través del papel residual.
