Paso 8: Por qué Ver A no trabajar
El micro es un viejo en un paquete de cerámica DIP-28 con una ventana de cuarzo en él. Está programado en mi programador del dispositivo, el Needhams EMP-21 (¿recuerdan el Needhams programador?). Cuando los cambios son necesarios para el software el chip tiene que ser fuera de la toma y poner en mi borrador UV durante unos 25 minutos luego reprogramado y vuelva a colocar en la toma de prueba. No guapa pero su factible. De hecho, es como lo hice muchos proyectos durante mi carrera como ingeniero.
Tengo cuatro ejemplares de este chip por lo que espera ser ciclismo les a través de la configuración del borrador/programador regularmente.
En este punto, lo que el infierno, puesto que tenía un código escrito, decidí intentar programar en ellos utilizando mi nuevo fijo EMP-21.
El primero de ellos no podría ser programado por el programador. Tampoco podría el segundo.
O la tercera.
O la cuarta.
De hecho, ninguno de mis cuatro fichas podría ser leer o programar.

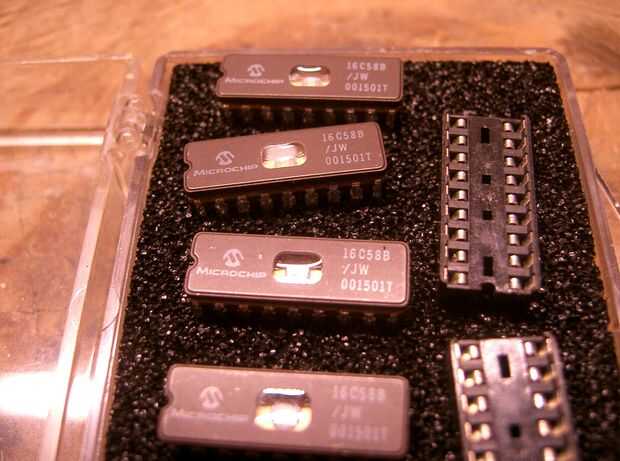

También tenía cuatro de las fichas PIC16C58B que están en el paquete más pequeño de DIP-18 (se muestra). Probé todos y estaban todos reconocidos, leer y programados con éxito así como un chip EPROM al azar. Exonera el EMP-21, la configuración, mi ordenador portátil y los cuatro chips de PIC16C58B. Y yo estaba jodido porque todos los chips más grandes eran tostadas. (Y antes de que nadie lo menciona, aseguro que los módulos de derecho de la personalidad, tipos de chip, etc. fueron seleccionados en el EMP-21).
Decidí que era el mejor camino a seguir cambiar a las fotos más pequeñas. 8-(. En este punto era reconstruir desde cero o hacer un parche muy desagradable en la PCB existente para cambiar la micro huella e incluyen algunas fichas extras. Opté por el primero.
El chip más pequeño era idéntico a la foto más grande, excepto que no tenía tanta I/O disponible así que si yo quería usarlo tengo que cambiar el circuito bastante dramáticamente y volver a la Plaza 2 (paso 3) y sobre la. Por lo es lo que hice. He rediseñado para conseguir más I/O desde el chip más pequeño, re-poner a la placa inferior (micro), refabricated como antes y volver a montarlo. La mayoría de las piezas de la primera A Ver que se arrancó la primera tabla y colocar en éste.
