Paso 1: Reunir los componentes y montar el circuito
Microcontrolador PIC (yo usé el 18F4550)
Pantalla de LCD (2 x 20 o 2 x 16)
LED
Protoboard
Cables de
Fuente de alimentación

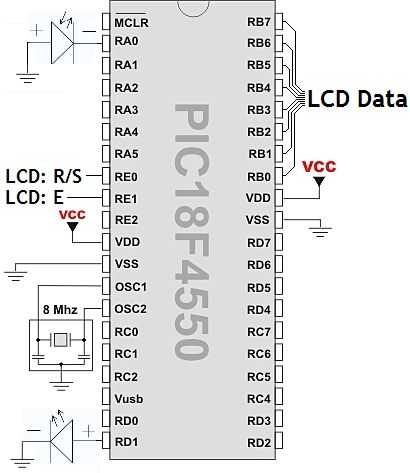

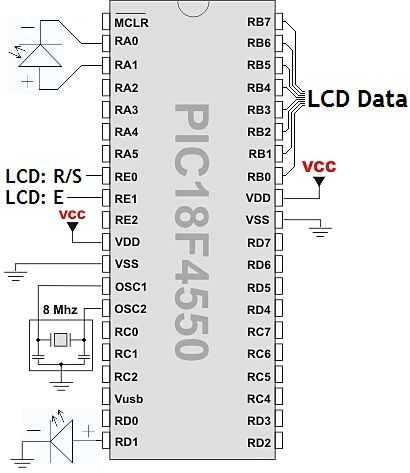

Ahora usted debe ser capaz de seguir el esquema para montar el circuito en un protoboard o cualquier otra forma que te gusta armar tus circuitos. Este es bastante fácil y tiene piezas mínimo. Conectar dos esquemas diferentes, el tiene la luz LED medición conectado a los pines del microcontrolador diferentes dos y la otra uno tiene este LED con el cátodo (o extremo negativo) conectado a un pin del microcontrolador y el ánodo (o extremo positivo) del LED conectado a tierra. Esto parece al revés pero, recuerda, no estamos usando el LED para producir luz, pero a medida en lugar de otro. Por esta razón se conecta de esta manera. En mis fotos verás que el LED está conectado a los dos pines del microcontrolador. Esto es porque quería poder usar el LED para producir luz, para verificar que funciona cuando se inicia el programa.
Si decide conectar el LED a los 2 pines del microcontrolador que tendrá que tener esto en mente para que funcione. No pude encontrar esto documentado en cualquier lugar así que tomó una pequeña experimentación para conseguir que funcione. Para poder iluminar el LED ambos pines del microcontrolador tendrá que configurarse como salidas. Entonces, para hacer que el brillo del LED, configuras el ánodo (o polo positivo) del LED alta para que la corriente pasa a través del LED para producir luz. Al principio pensé que necesitaría configurar el cátodo (o extremo negativo) del LED como entrada pero esto no funcionó.

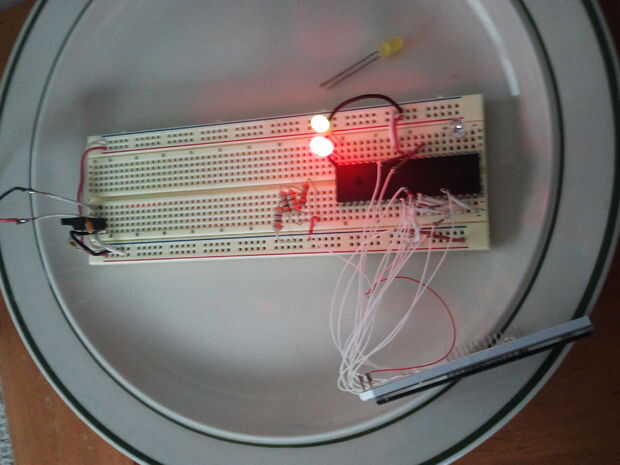

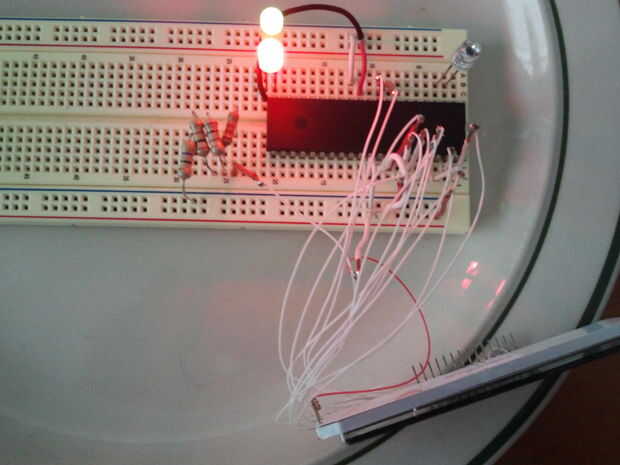

Ahora que tienes los componentes, ponerlos juntos en el protoboard siguiendo el esquemático que quieres seguir. Cuando montado, debería ver algo similar a las imágenes de abajo. Estoy usando un 5 regulador de voltios a 5 voltios para alimentar el circuito de la fuente. Usar una 'fuente' que suministra unos 9 voltios al regulador.

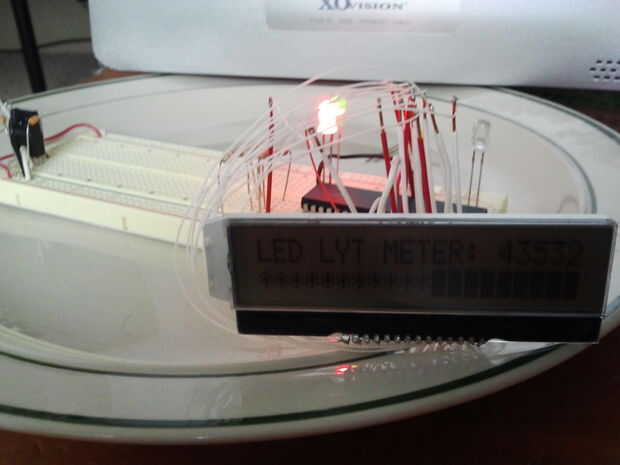

La pantalla LCD que estoy usando es un módulo de pantalla de cristal líquido de Newhaven Display NHD‐C0220AZ‐FSW‐FTW COG (Chip‐on‐Glass). Yo solía usar las pantallas de LCD HD44780 que muchas otras personas. Usted puede definiately uso que el HD44780 muestra sin ningún problema y hay mucho más código para hacerlos funcionar. La pantalla New Haven no tenía ningún código fuente pero sentado con la hoja de datos y utilice el código de fuente HD44780, surgió el código para que funcione perfectamente. Me gusta la pantalla por unos de la razón. El contraste es muy fácil de instalar y hasta ahora no he tenido que cambiar a todos durante las diferentes estaciones, siempre permanece clara y muy fácil de leer. También tiene un espacio más pequeño y era exactamente lo que necesitaba para un proyecto enorme que estoy trabajando en donde el espacio disponible es una prima. Es más pequeño y que las pantallas HD44780 y todavía muestra 20 caracteres en cada una de las dos líneas. Por último, es menos costoso que el HD44780 muestra así. Tomé un par de estos de Digikey y a un precio único de $10,25. Échales un vistazo aquí: Pantalla de LCD de Newhaven en Digikey. Tenga en cuenta que esta pantalla requiere de 3,3 a 5,5 voltios, así que tenlo en cuenta al elegir la fuente de energía. El código fuente que se suministra también debe ejecutar que el HD44780 muestra sin problemas.
Esto es sólo la manera en que lo tengo configurado. Puede colocar los componentes a los diferentes pines de tu microcontrolador. Sólo tener en cuenta que pines del microcontrolador que se conectar al extremo positivo y negativo de la luz LED de detección. Puede también conectar la pantalla LCD para operar en modo de 4 bits en lugar del modo de 8 bits como se muestra. Requeriría cuatro menos conexiones en el circuito pero hace su programación un poco más complicado.
A pasos... Escribir el programa.
