Este proyecto es sobre cómo mostrar jack de audio de una señal de audio desde un ordenador/mp3 (o cualquier otros medios jugador del dispositivo) que brilla el LED. Normalmente voltaje es medido y la muestra en un LCD o una pantalla de siete segmentos pero mostrar una tensión en esta forma es muy simple y atractivo
Una unidad de volumen (VU) medidor o indicador de volumen estándar (SVI) es un dispositivo que muestra una representación de nivel de la señal en equipos de audio.

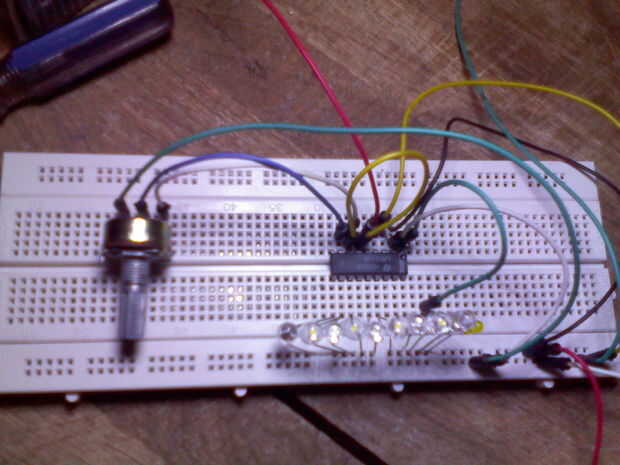

Ahora el objetivo era hacer un Vúmetro que detecta el volumen y por consiguiente el brillo led de... la amplitud más número de led de brillo. el IC he recogido para este propósito es controlador de pantalla de Dot/Bar lm3916
Sobre CI
Descripción general
El LM3916 es un circuito integrado monolítico que detecta niveles de voltaje analógico y conduce diez LEDs, LCDs o pantallas fluorescentes de vacío, proporcionando una versión electrónica del popular medidor VU. Uno de los pines cambia la pantalla de un gráfico de barras a una exhibición móvil del punto. Unidad actual LED es regulada y programable, eliminando la necesidad de resistencias de limitación actuales. El sistema de visualización todo puede operar desde una sola fuente como 3V o hasta 25V.
El IC contiene una referencia de voltaje ajustable y un divisor de tensión precisa de diez pasos. El búfer de entrada de alta impedancia acepta señales abajo de tierra y hasta dentro de 1, 5V de la fuente positiva. Además, no necesita ninguna protección contra
entradas de ±35V. El búfer de entrada conduce 10 comparadores individuales hace referenciadas al divisor de precisión. La precisión es
típicamente mejor que 0,2 dB.
Aplicaciones de audio incluyen media o indicadores de nivel y medidores de potencia de pico. Sustitución de metros convencionales con un resultado gráfico en una pantalla que responde más rápido, más resistente de LEDs de alta visibilidad que conserva la facilidad de interpretación de una pantalla analógica.
El LM3916 es extremadamente fácil de aplicar. Un 1.2V metro a gran escala requiere sólo una resistencia además de los diez LEDs. Una resistencia más programas de gran escala en cualquier lugar de 1.2V a independiente de la tensión de alimentación de 12V. Brillo de LED se controla fácilmente con una sola olla.
