MEDIDOR de vapor de STEAMPUNK, alimentado por ARDUINO (9 / 16 paso)

Paso 9: Electrónica - parte 1: Resumen

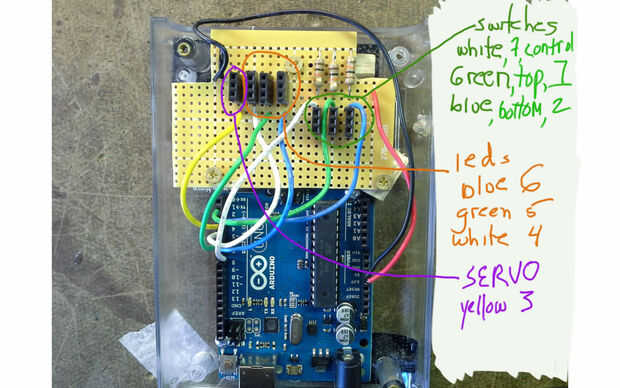

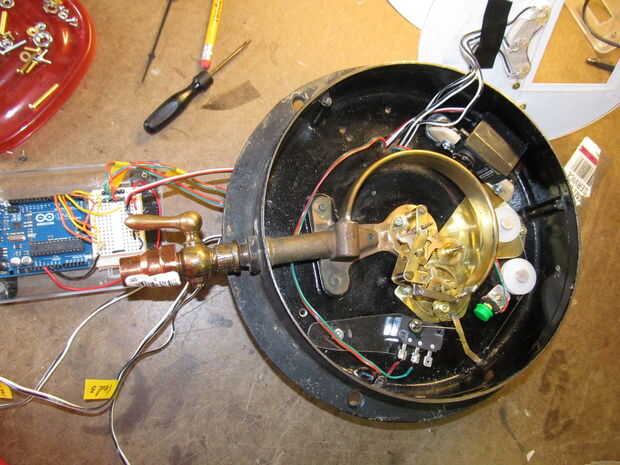

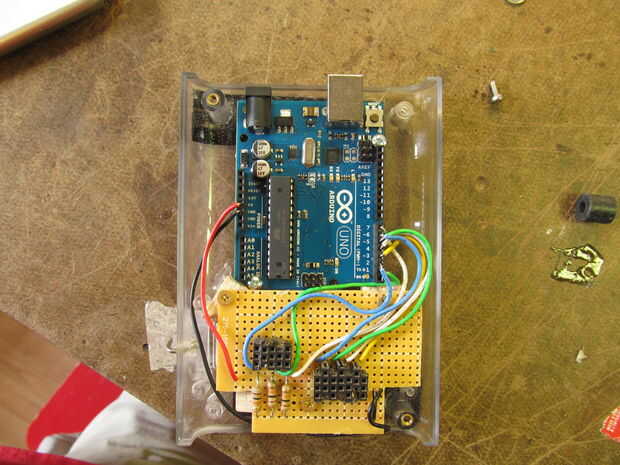

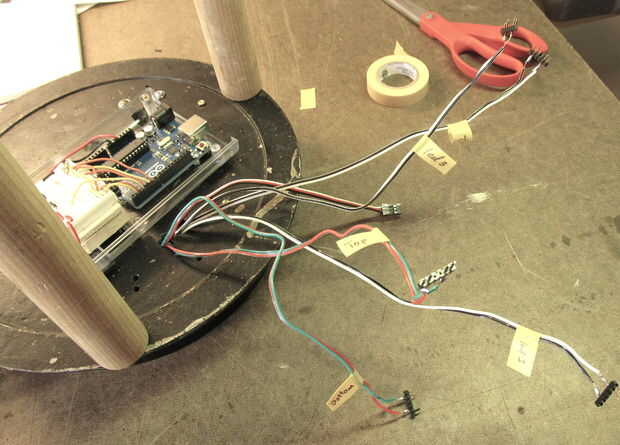

Todos los componentes electrónicos en última instancia se conectaron a un Arduino Uno, que fue alojado en una caja de plástico, junto con una Junta de soldadura. El recinto fue unido al exterior la parte posterior del indicador de vapor con Velcro, y todos los componentes internos tenían sus cables terminan en conectores de clavijas múltiples que acoplado a las conexiones soldadas a la placa de circuito.  Todo el cableado funcionó a través de un orificio en la parte posterior del medidor de vapor.

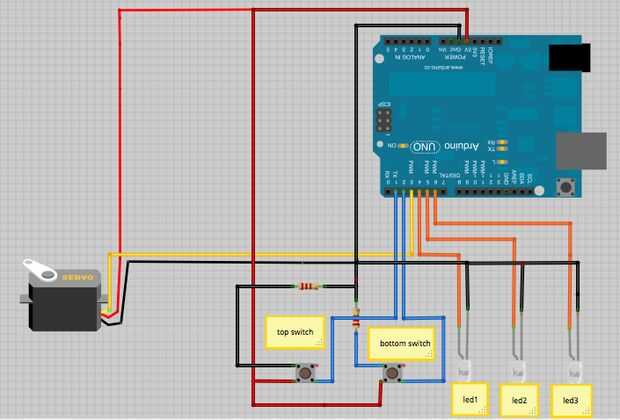

** Nota: El diagrama del circuito no aparece en la tarjeta de circuitos o conectores!

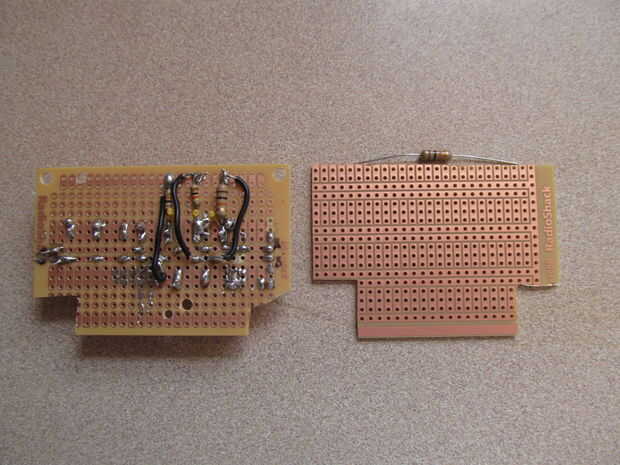

** Nota: El "circuito" es un protoboard plug-in en algunas fotos. El arnés de cableado y conexiones atravesaron muchas variaciones en ella forma una configuración final!
