Paso 4: El desafío del movimiento - parte 1

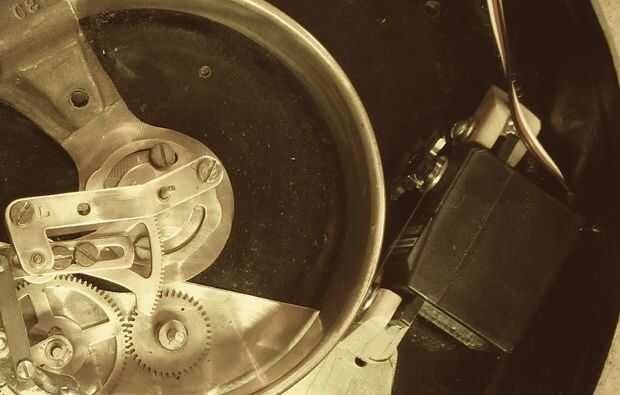

Sin la presión de vapor para crear la flexión, el tubo de Bourdon es esencialmente rígido "C" en forma de resorte. Mientras que puede ser flexionada abierta a mano, y creando así el movimiento del puntero del dial deseada, la fuerza necesaria para hacerlo no es insignificante. El desafío, el espacio disponible dentro del calibrador para el montaje de algún tipo de actuador es limitado. Pude determinar que un servo de rotación continua cabrían en el espacio entre el tubo de Bourdon y el caso. Esto muestra la configuración de montaje final del servo. Detalles sobre cómo y por qué exactamente ese punto en pasos posteriores, pero baste para decir que había suficiente espacio para hacerlo funcionar.
** CONSULTE EL PASO 12 PARA UN VÍDEO DEL MECANISMO TERMINADO EN ACCIÓN **
