Paso 8: El desafío del movimiento - parte 5

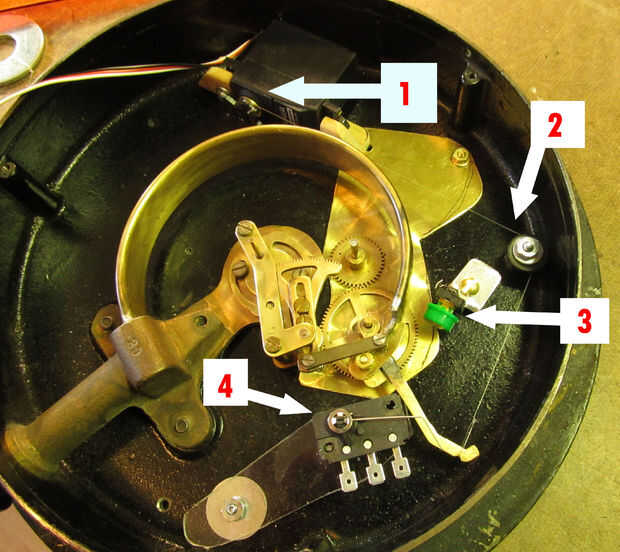

Las partes importantes son:
1. EL SERVO
Los cuernos de la palanca reciprocante fueron cortados para permitir que gire en esa posición (si el servo fue montado verticalmente, no habría habido suficiente espacio para poner la esfera en). La posición del servo fue dictada por la necesidad; después de montar todos los interruptores y otros componentes mecánicos en el calibrador, el tamaño y las dimensiones del servo hacen impráctico para adjuntarlo en cualquier otro lugar.
2. LÍNEA REDIRECCIÓN RODILLO
Esto permite la extracción de la línea de pesca la palanca larga desde el ángulo más eficaz. El rodillo solo fue substituido más adelante con una configuración de doble rodillo.
3. SUPERIOR DE CARRERA
Un simple interruptor que desencadena en el límite superior del recorrido (los cables no se unen en esta foto).
4. MENOR CARRERA
Se trata de un interruptor de palanca acción señalando el límite inferior del recorrido. En este punto, la palanca larga no tiene suficiente resorte la fuerza detrás de él para desencadenar confiablemente un interruptor de botón. Un interruptor de acción de palanca requiere menos fuerza para participar.
