Paso 2: Ponerlo juntos.

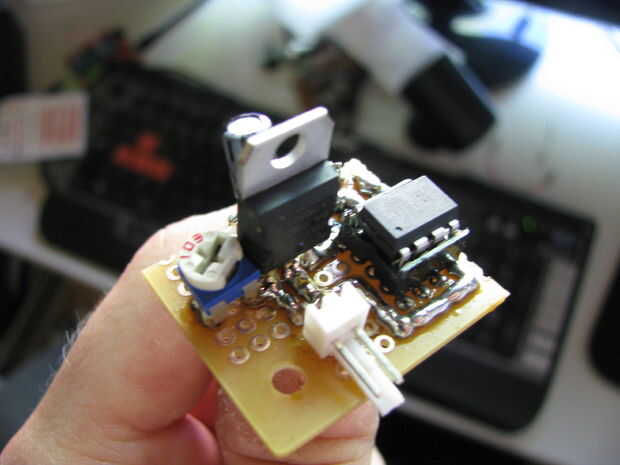

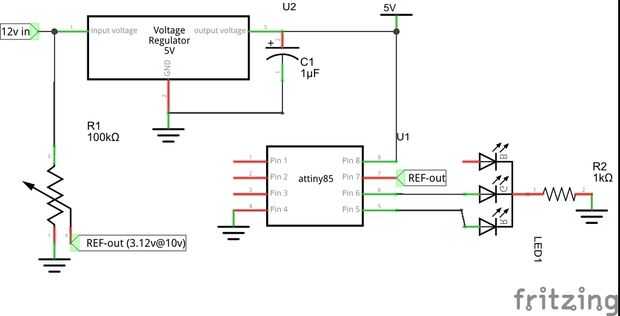

Dependiendo de qué tipo de protoboard quieres utilizar o fabricar PCB, en cualquiera de los casos pueden suceder cosas. Antes de aplicar energía, compruebe que hay no cortocircuito en el conector de alimentación (en mi caso, ese conector blanco). No quiero batería de coche de corto circuito. Después de eso, comprobar que GND y + 5v ir donde deberían; Pin 4 y pin 8 de Attiny85 son aquellos. Después de eso, antes de enganchar el Attiny, coloque poder sin él en su lugar. Razón es usted no puede saber qué voltaje voluntad attiny recibir analogread() PIN, y a freír en el caso de 12v va directamente a él. Razón por qué este voltaje no es alimentado a través regulador de 5v, es porque queremos monitorear tensión antes de él. Por lo tanto, analogRead() pin debe mostrar 3,12 voltios con multímetro cuando se aplican 10 voltios en el conector de entrada. Ahora debe ser seguro para gancho attiny85... después de cargar código!.
He intentado comentar tanto como sea posible en el código si quieres manipular para niveles de tensión propia. a no manipular a través de ese barbero!

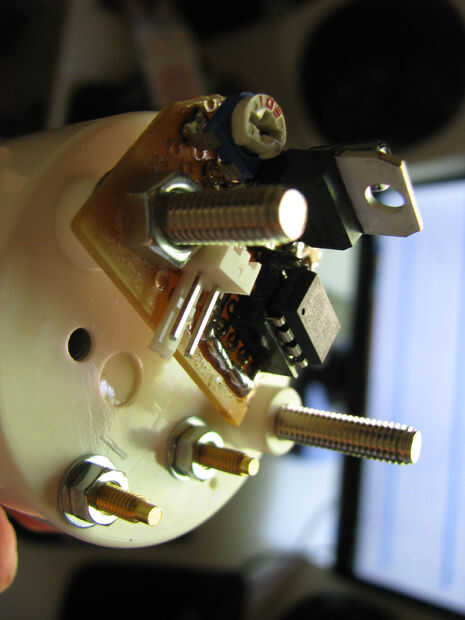

Ahora todos a hacer queda a enganchar a esto para que no seque la batería mientras. Coloque el interruptor, o más convenientemente, use el interruptor de encendido (o relé controlado con interruptor de encendido). Este paso puede ser molesto, que prácticamente todos los coches utilizan sus propios escenarios de cableado. acaba de encontrar ese hilo que muestra el voltaje de la batería cuando está encendido, pero el motor no funciona. Por otro lado te recomiendo para sacar la batería del coche durante la búsqueda alrededor de, pero hace más fácil encontrar ese cable específico cuando la batería está conectada. Sólo ten cuidado, no corto por nada. Si your'e preocupada, a preguntar y te ayudo lo que puedo.
